伯奥克拼接处理器

产品简介

伯奥克BOC-CR0808HDMI型拼接处理器主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元),完成用多个普通视频单元组成一个超大屏幕动态图像显示屏,可以支持多种视频设备的同时接入,完成多个信号源在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。拼接处理器是一款灵活的、可扩展 的拼接墙处理器,可配置为支持多种输入、输出和开窗显示功能。它采用了高性能的视频图像解析度转换技术,可生成超高质量的图像。采用卡笼式机箱设计,支持用 于3G-SDI、HDMI、DVI、VGA、RGB、HDTV、或者视频信号源多种输入和输出卡的组合。

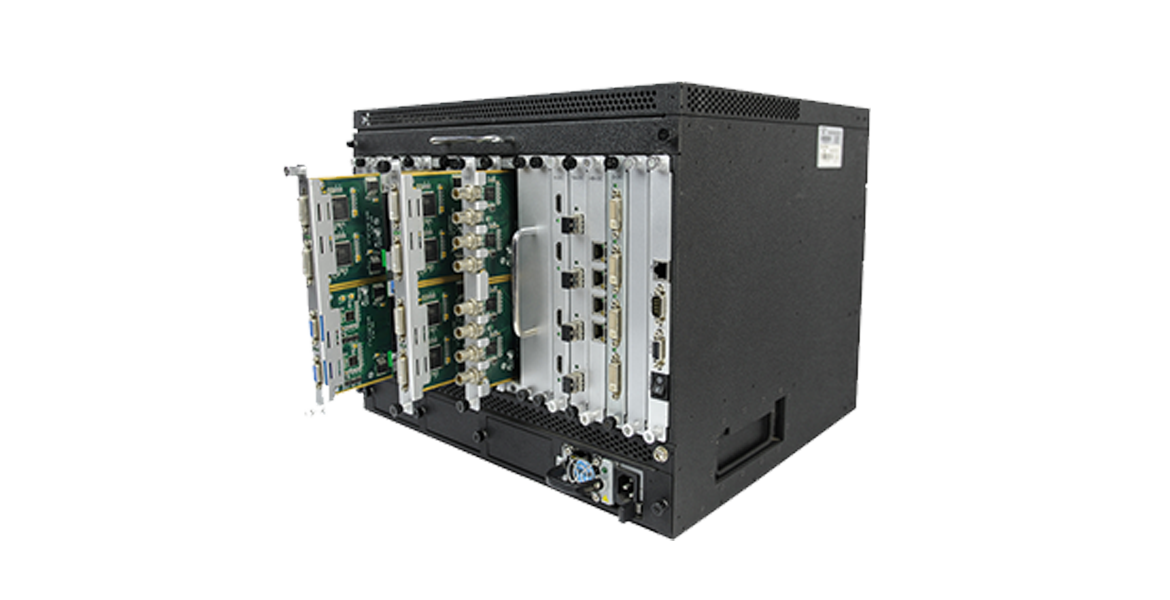

●8U切换主箱体,输入8槽,输出4槽,1个回显槽位,1个电源槽位,1个控制卡槽位,支持4路Dual-Link高分采集;此设备包含各种板卡;
●设备应为纯硬件FPGA架构,CrossPoint全总线交换技术,背板等效带宽,不能内置PC/X86/X64架构硬件,以避免X86/X64架构天然存在的计算可靠性和准确性缺陷以及设备运行不稳定问题;
●单张板卡支持4通道输入或输出,紧凑型机箱,模拟视频单板卡支持16路同时输入,单卡支持2种信号源任意组合;
●风扇、输入输出板卡可热插拔,在不断电情况下进行更换;
●开机时间≤10s,启动电源至输出最终画面的时间间隔;
●平均故障时间间隔(MTBF)不小于96000小时,保证设备能够稳定运行;
●最大单机背板信号处理带宽不小于720Gbps;
●输入板卡热插拔恢复时间<2s,输出板卡热插拔恢复时间<8s;
●设备整体功耗不大于480瓦;
●系统内置解码能力应不小于200路1080P视频同时解码能力或1000路以上D1分辨率同时解码能力,解码分辨率支持1080P/720P/D1等;
●支持图像无缝实时切换. 切换、分割、叠加、漫游、缩放、裁剪等;(图像无缝同步切换,无黑场),无缝切换时间<20ms;
●控制方式:网页方式(常用浏览器支持)/客户端方式/第三方控制;支持远程对拼接处理器的开关机控制;
●设备应具有支持SDI、HDMI、VGA、CVBS、YPbPr、IP、DVI、HDBaseT、光纤信号等信号的混合输入,同时支持Dual-Link DVI、DP、HDMI1.4等4K分辨率采集,支持网络抓屏采集;
●支持输出通道测试,可以输出不少于7种测试颜色及网格图像,以对设备输出进行测试;
●前面板包含按键和液晶屏,可显示设备IP地址,设备型号等基础信息内容;
●支持矩阵功能,在实现拼接功能的同时支持矩阵功能,支持以多种不同LED矩形显示单元为基础的任意不规则拼接,支持每块LED显示单元自定义有效显示区;
●支持输入通道字符叠加功能,可自定义字体、颜色、大小、位置、透明度等参数,支持滚动字幕,台标显示,本地高清底图且属性可自定义;
●可联控市面主流品牌矩阵切换器,开放联控接口;
●可集成拼接单元控制协议,实现对大屏幕的开关等控制;
●支持 RS232串口和网络TCP/IP控制,开放控制协议,可与各品牌中控系统轻松集成;
●支持故障检测功能,支持输入信号丢失检测,使用灰色标示;
●支持场景预存、读取和自动轮巡,不限制场景保存数量;
●输入信号源重命名;
●输出通道与大屏对应设置可随意调整;
●开窗预编辑;窗口布局时支持窗口锁定;
●设备状态监测及告警:图形化展示设备当前配置情况;
●设备配置备份、恢复、同步:支持系统数据备份恢复。

  • 开机: ≤10s
  • 控制:RS232串口和网络TCP/IP控制
  • 分辨率:最高1080P
