高清混合矩阵切换器

产品简介

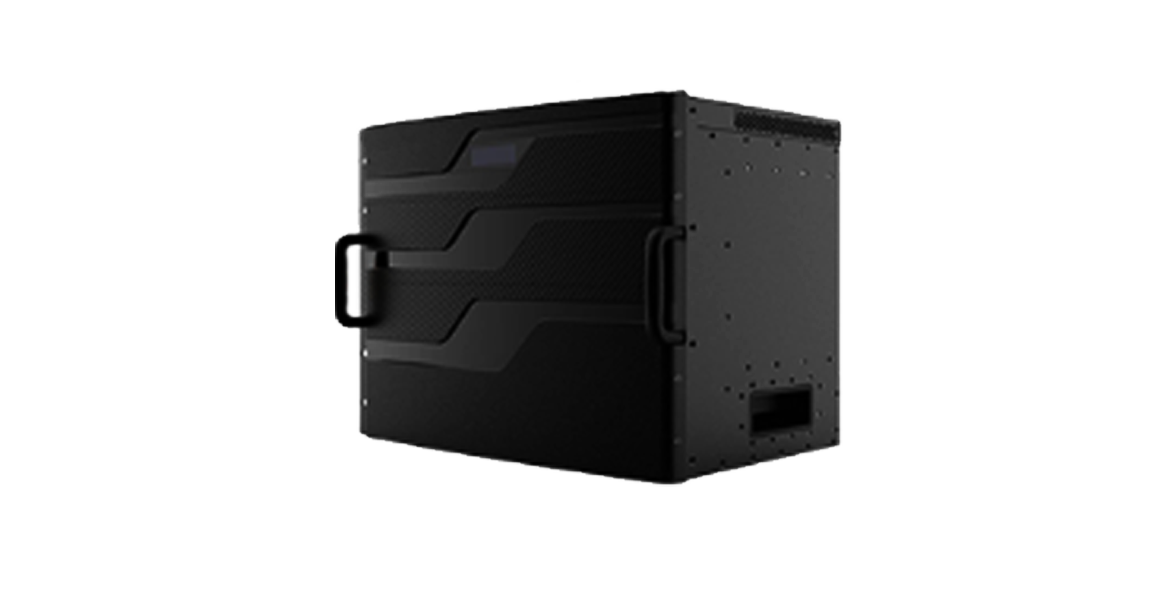

伯奥克BOC-1818MD型高清混合矩阵是伯奥克研发生产的新一代数字模拟混合插卡式矩阵系统。采用卡笼式机箱设计,可支持2-144路不同信号源输入与2-144路的输出,信号接口自由组合,可选择VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。随着数字化科技不断地发展,在的音视频信号处理已经出现了多元化,传统的矩阵已经不能满足会议系统工程的需求了。相比传统矩阵,伯奥克新一代混合插卡矩阵具有灵活多变,切换方便,适用范围广等特点,从而越来越受人们的关注。一款好的插卡矩阵不但要具备切换速度快、插卡更换方便、图像处理性能优越、操作简单方便、而且能够和其他控制设备兼容。

●8U纯硬件标准化主箱体,输入18槽,输出18槽,支持冗余电源,标配一个电源模块,包含各功能板卡;
●设备应为纯硬件FPGA架构,CrossPoint全总线交换技术,背板等效带宽,不能内置PC/X86/X64架构硬件,以避免X86/X64架构天然存在的计算可靠性和准确性缺陷以及设备运行不稳定问题;
●单张板卡支持4通道输入或输出,紧凑型机箱,模拟视频单板卡支持16路同时输入,单卡支持2种信号源任意组合;
●风扇、输入输出板卡可热插拔,在不断电情况下进行更换;
●开机时间≤10s,启动电源至输出最总画面的时间间隔;
●平均故障时间间隔(MTBF)不小于96000小时,保证设备能够稳定运行;
●最大单机背板信号处理带宽不小于720Gbps;
●输入板卡热插拔恢复时间<2s,输出板卡热插拔恢复时间<8s;
●支持图像无缝实时切换功能(图像切换间隔无黑场出现),无缝切换时间<20ms;
●支持输入通道字符叠加功能,可自定义字体、颜色、大小、位置、透明度等参数;
●支持八路输入八路输出SDI、HDMI、DVI、VGA、CVBS、SDI、YPbPr、HDBaseT、光纤的任意输入/输出信号卡,并可随意搭配;
●支持EDID在线编辑功能,支持DVI、HDMI、VGA等接口用户可自定义非标准的EDID信息以适应各类应用场合;
●支持输出通道测试,可以输出不少于7种测试颜色及网格图像,以对设备输出进行测试;
●单台设备最大规模输出支持144路高清输出,不需要设备级联;
●可以对每个输出通道均设置不同的输出分辨率,极大增强了矩阵的输出适应性;
●输出分辨率自定义设置,分辨率≥1080P;
●可联控市面主流品牌矩阵切换器,开放联控接口;
●支持 RS232串口和网络TCP/IP控制,开放控制协议,可与各品牌中控系统轻松集成;
●支持故障检测功能,支持输入信号丢失检测,使用灰色标示,支持断电记忆功能;
●支持音视频信号同步切换;
●支持双向 RS-232 和双向 IR 信号传输,支持对RS-232和IR 信号单独切换;
●支持后台电脑软件控制切换;
●支持场景预存、读取和自动轮巡,不限制场景保存数量;
●矩阵控制软件:控制音视频矩阵切换的应用软件;界面简洁直观,包含通讯方式选择,视频源通道输入输出切换、矩阵方案预设、方案调用、预案文件导出和导入功能,可在软件上设置绑定分区。

  • 接口: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
  • 控制:RS232串口和网络TCP/IP控制
  • 分辨率: ≥1080P
  • 机箱:8U标准机架式
