数字音频媒体矩阵

产品简介

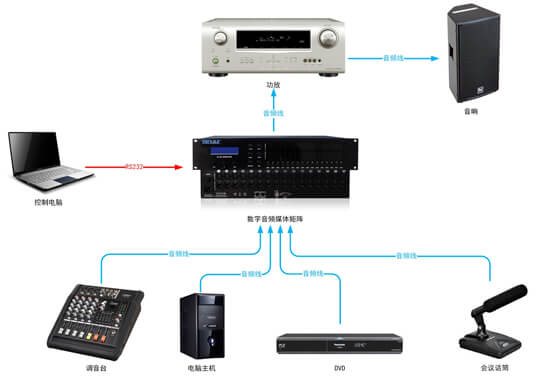

伯奥克系列媒体数字音频矩阵是一种将硬件和软件以及通信协议集成为一体化的专业音响设备,它将数字处理器和计算机平台进行了优化的组合.将音响设计和应用集于一身来完成,使得工程设计师在进行通常设计的时候,充分享受了计算机带来的便利.媒体数字音频矩阵就是将传统音响器材中的调音台,配线器,均衡器,分频器,延时器,混响器,激励器,分配器,压缩限幅器,扩张器,噪声门,解码器,电平表,信号发生器,测试仪等众多设备都用数字音频矩阵系统(软件+硬件)来取代,也就是说除了音源,功放和音箱,所有的中间和周周边设备都可以用数字音频矩阵来代替,实现的对声音信号进行所有的处理的功能。

  • 接口:卡侬头
  • 频率响应:20Hz~20.0kHz
  • 共模抑制比:高于50dB(30Hz~20KHz)

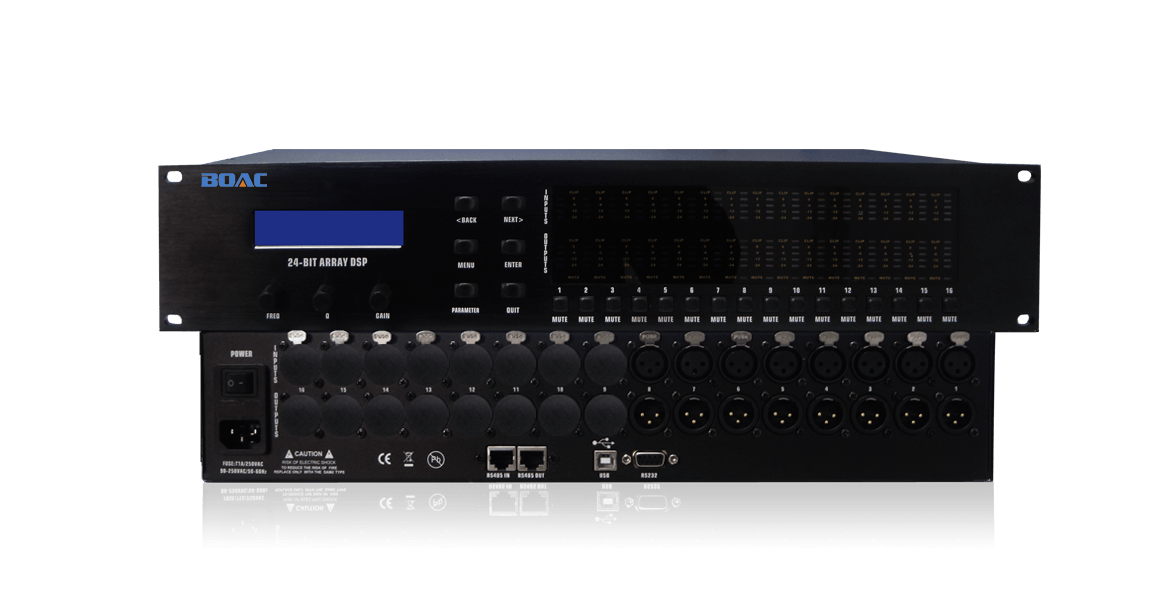

  • 机箱:2U标准机架式

产品特性

最大支持16路信号输入输出

支持8/16路音频信号作为输入和输出。

高保真音频处理

18颗28bit DSP并行处理,动态范围102dB,采样率48KHz;

矩阵式平衡控制

最大支持16×16矩阵式平衡输入输出控制;

多种通讯接口

具有RS232,RS485,USB三种通讯接口;

16个预案设置

支持16个预案设置,用户可自定义设置状态;

数字电平表

具有32×5段数字电平表,支持相位反转功能,数字噪声门。

基本参数:

输入阻抗                 10KΩ电子平衡输入
共模抑制比                 高于50dB(30Hz~20KHz)
输出阻抗                 <50Ω
输出最大电平               Vpp=4V 平衡, Vpp=7.6V
频率响应                 20Hz~20.0kHz
动态范围                 102dB
失真                    0.005%(THD)
最大延时                 1365ms
输出增益                 40dB~+6dB ±0.5dB
输入增益                 40dB~+6dB ±0.5dB

参量均衡器:

益                     ±12dB
中心频点                 20Hz~20kHz
Q值                    0.4~128

Shelving滤波器频响:

Lo-shelf                 20Hz~1kHz
Hi-shelf                 1kHz~20kHz
Shelf gain                ±12dB in 0.1dB steps

高通低通滤波器(HPF/LPF):

频率(高通)                <10Hz~16.0kHz
频率(低通)                35Hz~20.0kHz

压缩器(COMPRESSOR):

阈值Threshold               24~+12dB
上冲时间Attack               0.1~100ms
释放时间Release              10ms~5s
比例Ratio                 1:128~128:128
推进Boost                 ×1, ×2, ×4, ×8

限制器(LIMITER):

阀值Threshold               -Inf,-53dB~+10Db
上冲时间Attack               20us~3ms
保持时间Hold                0~10ms
释放时间Release              10ms~5s
响应曲线             Butterworth 6dB、12dB、18dB、24dB、48dB
                 Bessel 12dB、18dB、24dB、48dB
                 Linkwitz-Riley 24dB、48dB

规格:

电源                   90-240V/AC 50Hz-60Hz
重量                   7.2kg
尺寸                   482mm×213mm×88mm
