伯奥克边缘融合处理器成功应用于江苏某多媒体演播中心!

2021 12 28 BOAC发布



近日,伯奥克边缘融合器成功应用于江苏某多媒体演播中心,助力江苏多媒体演播事业飞速发展,实现超震撼画面效果。此次项目采用伯奥克的边缘融合系统,采用分布式设计理念,将信号接入、画面拼接、融合带处理等相关功能从系统上区分开,使得不同的功能在各自独立的硬件中处理实现,最大程度提升了设备的稳定性。其原理是将多台投影机投射出的画面进行边缘重叠,并通过融合图像技术将融合亮带进行几何矫正、色彩处理,最终显示出一个没有物理缝隙,并更加明亮、超大、高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面,其良好的视觉效果得到客户的高度认可。

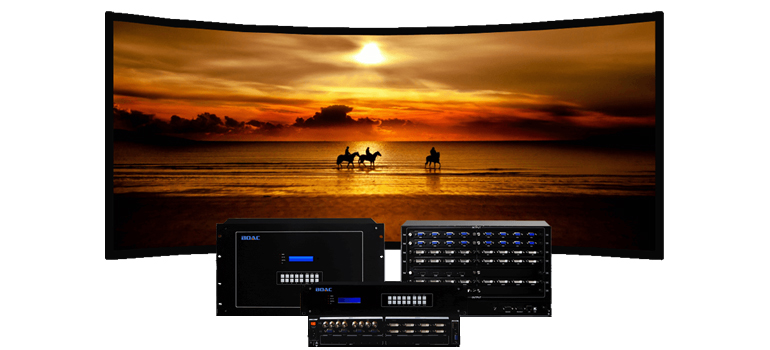

伯奥克融合处理器是以屏幕拼接处理器为基础,进一步开发的高端产品。 融合拼接一体机的设计,单台设备可实现全部融合拼接功能。拼接方面,信号采集多样化,支持 CVBS、DVI、Duallink-DVI、VGA、HDMI、YPbPr 等输入,高清信号多路实时处理,可任意开窗、缩放、叠加等。融合方面,系统具备融合边带羽化、颜色校正、几何校正等功能。相对于融合和拼接分体的融合系统,具有系统结构模块化、紧凑、调试简单、易于维护升级等优势。



1、进行任意的几何校正

可根据设计师的显示创意需求,实现在非标准平面、曲面、球面、折面等各种形状投影幕上的几何校正。校正后的图像无失真、过渡平滑自然。

2、稳定的系统架构

采用基于35nm制程FPGA的纯硬件设计架构,设备运行稳定,MTBF大于30,000小时,无操作系统,没有死机、病毒、蓝屏等困扰,可长期处于工作状态,适用于具有7x24小时要求的工作场合。

3、方便的调试过程

支持相机半自动拍摄调试,可实现无人值守的自动化调试,不仅排除了人为因素造成的误差干扰,而且令系统搭建更加简单,效率更高。

4、相机自动校正技术

伯奥克融合处理器对融合带的校正采用智能化创新技术,自动相机拍照智能校正技术,相比人眼识别精度更高,避免了因调试人员主观差异造成的融合带色彩不统一。相机作为一个辅助工具,拍照抓取融合带及周边的图像,可智能分析相机拍下的图片,识别出融合带与周边图像的区别及该融合带的两台投影机的颜色差异,然后经过不断的拍照和修正,完成融合带的自动校正过程。

5、投影机颜色和亮度辅助校正

在融合显示工程上,各台投影机之间的颜色和亮度都有些区别。伯奥克融合处理器能够校正不同投影机的颜色和亮度,达到各台投影机亮度和颜色的一致性。

追求亮丽的超大画面,纯真的色彩,高分辨率的显示效果,历来是人们对视觉感受的一种潜在要求。大到指挥监控中心,网管中心的建立,小到视频会议,学术报告,技术讲座和多功能会议室的进行,对大画面,多色彩,高亮度,高分辨率显示效果的需求越来越强烈。迅速崛起的数字化边缘融合大屏幕显示技术,正在逐步适应这一需求。随着投影显示技术的不断发展与创新,以及人们欣赏水平的提高,超大画面,高亮度,以及更高分辨率显示便成为市场的迫切需求。
