监控系统终端设备构成

2020 05 29 BOAC


终端设备是视频监控系统前端信息的存储记忆、显示与处理的输出设备。也可比喻为人的大脑的记忆与存储以及前端设备观看、监听的再现。人们可根据终端设备所获取的前端信息,去分析、综合、判别真伪、判断是非,及时地打击各类犯罪,以保卫国家和人民生命财产的安全。所以,终端设备配备的好坏和与前端设备搭配的合理与否,是系统是否丢失前端信息和不失真地再现前端信息的重要关键。

它包括供观察图像的液晶监视器,告警的喇叭和警示灯,监听喇叭,记录查证的硬盘录像机,即时可将图像记录、印出的视像机,事件发生即予上报和记录的电话自动拨号机,以及打印机等。随着多媒体技术的发展经计算机处理后的多媒体输出方式和设备也在不断地发展,将使人们与系统的交换沟通更便捷,系统的输出信息更易于为人所接受。对要求联成网络的报警系统,可用计算机输出数码,由数据通信设备与外界连接起来。

终端设备最基本的必不可少的是显示部分,其他设备配置的增减,完全取决于用户的要求和经济承受力。

显示部分一般由几台或多台监视器(或带视频输入的普通电视机)组成,其功能是将传送过来的图像一一显示出来。 在视频监控系统中,特别是在由大量摄像机组成的视频监控系统中,一般都是几台摄像机的图像信号用一台监视器轮流切换显示。这样做一是可以节省设备,减少空间的占用;二是也没必要一一对应显示。因为被监视场所的情况不可能同时都发生意外情况,所以平时只要隔一定的时间(如几秒、十几秒或几十秒)显示一下即可。当某个被监视的场所发生情况时,可以通过切换器将这一路信号切换到某一台监视器上一直显示,并通过控制台对其遥控跟踪与记录。所以,在一般的系统中常用摄像机对监视器的比例数为4:1方式,即四台摄像机对应一台监视器进行轮流显示。当摄像机的台数很多时,再采用6:1、9:1或16:1的设置方案。另外,由于"画面分割器"的应用,有些摄像机台数很多的系统中,用画面分割器把几台摄像机送来的图像信号同时显示在一台监视器上,也就是在一台较大屏幕的监视器上,把屏幕分成几个面积相等的小画面,每个画面显示个摄像机送来的画面。这样可以大大节省监视器,并且操作人员观看起来比较方便。一般以显示四分割或九分割较为合适。

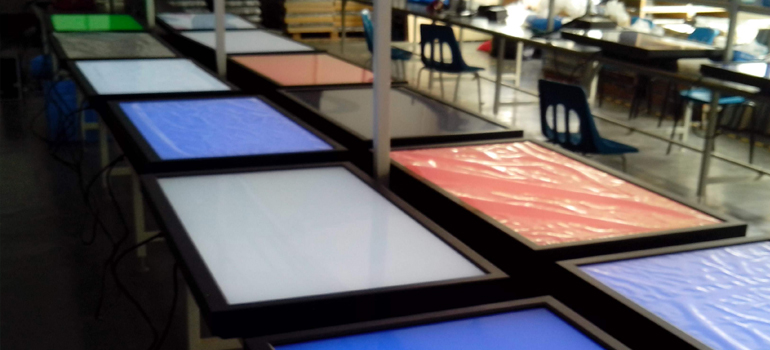

监视器的选择,应满足系统总的功能和总的技术指标的要求,特别是应满足与摄像机清晰度搭配和长时间连续工作的要求。放置监视器的位置应适合操作者观看的距离、角度和高度。现在的大型视频监控系统,大多采用电视墙的方式。
