节点光端机

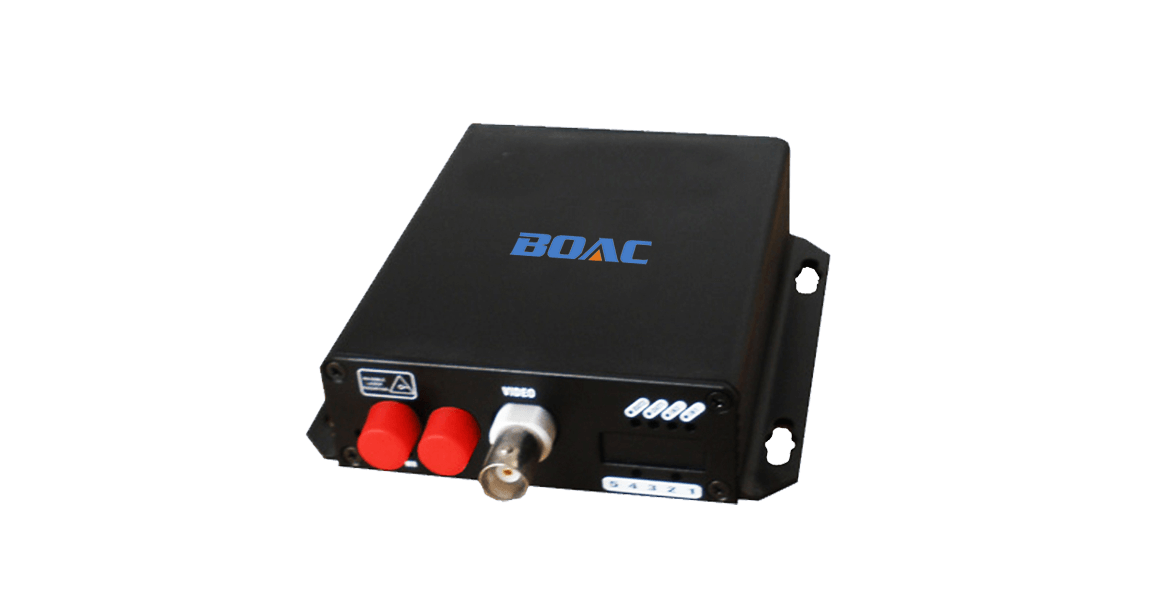

伯奥克节点光端机

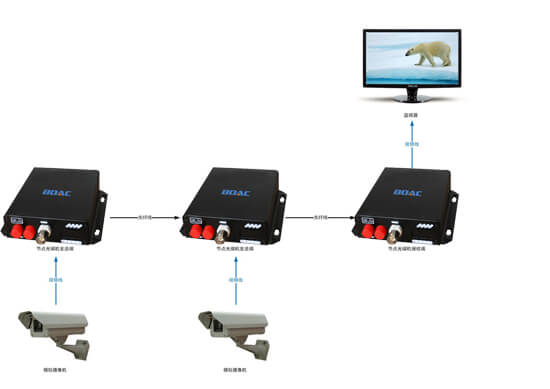

节点式数字视频光端机采用时分复用技术（TDM），通过电分插复用方式（ADM），在一芯光纤上可同时传送最多16路视频信号，支持节点数最多16个，节点式光端机远端设备可接入多路视频信号，局端设备可实时输出多路视频。节点式数字视频光端机远端设备可以选配光链路保护机盘，能自动隔离故障节点，确保其它节点机正常工作，节点式数字视频光端机接收机（局端机）采用独立或子架模块式结构，高密度安装，并能架间设备进行统一管理。

光接口:SC/FC可选
信号接口: BNC/凤凰端子/RJ45
传输距离:120km
产品规格: 桌面式/机架式

产品特性

光电自适应

自适应技术，使用时无需进行电气光学调节。

多规格选择

可提供独立式、1U机架式机架式安装，安装快捷，使用方便；

LED灯状态显示

LED状态指示灯对关键的参数进行监视；

适应性强

适用于极高温和极低温等工业严酷环境；

安装方便

无需软件设置，支持即插即用功能，支持热插拔；

多种信号传输

可支持视频、音频、数据、网络等信号远距离传输。

产品参数

基本参数：

视频接口数　　　　　　　　　　　　　　2-16路视频
视频接口形式　　　　　　　　　　　　　BNC
视频阻抗　　　　　　　　　　　　　　　75 Ω(非平衡)
视频电压　　　　　　　　　　　　　　　典型1Vpp(峰- 峰值),最大1.2Vpp
视频带宽　　　　　　　　　　　　　　　10MHz
视频采样　　　　　　　　　　　　　　　 15MHz高速采样
视频数码位宽　　　　　　　　　　　　　8/10/12位(比特)
微分增益　　　　　　　　　　　　　　　（10%-90%APL） DG <1%( 典型值)
微分相位　　　　　　　　　　　　　　　（10%-90%APL） DP <0.8°( 典型值)
场倾斜　　　　　　　　　　　　　　　　<0.5%
视频信噪比(加权)　　　　　　　　　　　　S/N≥70dB
音频信号方向　　　　　　　　　　　　　　多路正向、反向或双向音频
接口端子　　　　　　　　　　　　　　　　工业接线端子
音频输入/输出电平典型　　　　　　　　　　0dBm
音频输入/输出阻抗　　　　　　　　　　　　600Ω(平衡/不平衡)
音频输入/输出电压　　　　　　　　　　　　2VP-P(峰-峰值)
音频带宽　　　　　　　　　　　　　　　　20Hz～20kHz
采样速率　　　　　　　　　　　　　　　　58.6K
非线性失真系数　　　　　　　　　　　　　≤1%
音频信噪比(加权)　　　　　　　　　　　　S/N≥85dB
数据接口　　　　　　　　　　　　　　　工业接线端子(标配),RJ45(订做)
数据控制　　　　　　　　　　　　　　　云台PTZ解码器,控制键盘,矩阵控制数据接口
数据类型　　　　　　　　　　　　　　　 RS-485 (2线制),RS232或RS422等
