SDI数字光端机

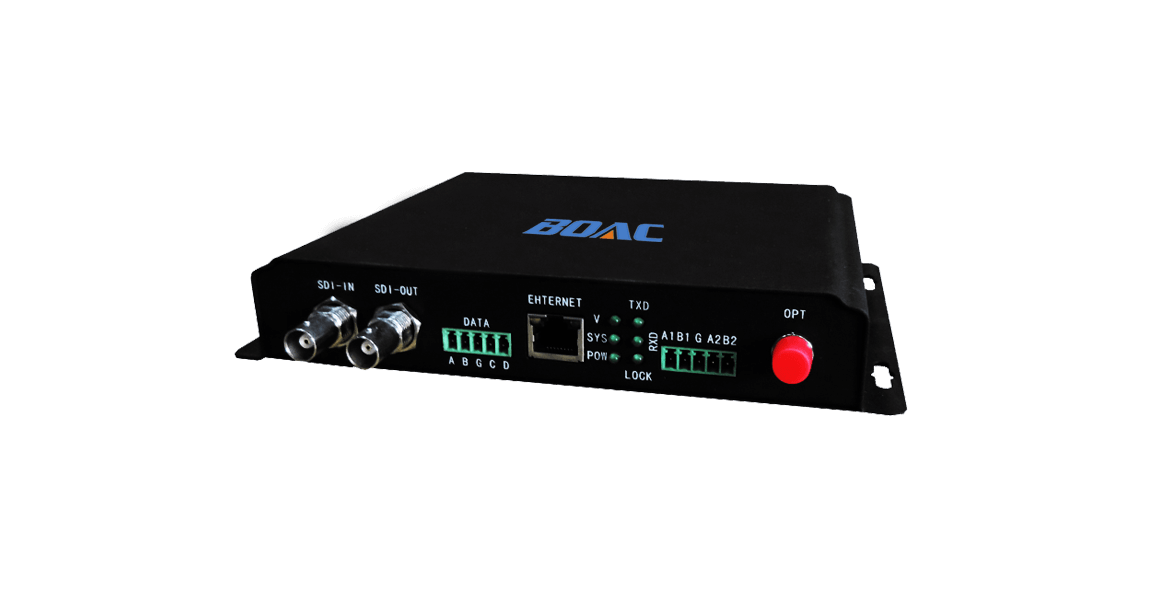

伯奥克SDI数字光端机

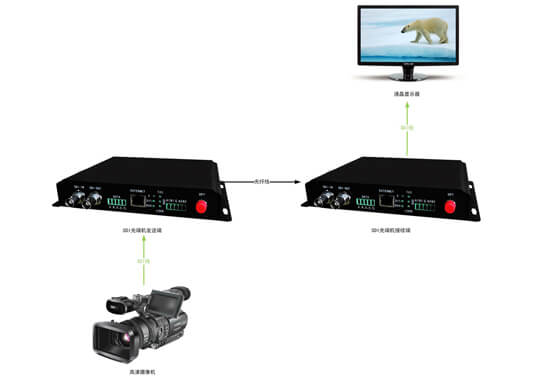

高清SDI光端机是在普通数字视频光端机的基础上面演化而来的,采用H.264编码方式,一般情况下采用SDI接口。SD/HD/3G-SDI光端机产品最早为广电行业客户开发使用,应用于电视台演播厅,大运会直播现场,后来延伸至1080P高清监控领域,可带反向控制数据;速率是1.485G(也称1.5G,对应SMPTE-292M标准,支持720P)和2.97G (也称3G,对应SMPTE-424M标准,支持FULL HD全高清1080P)SDI光端机采用高清SDI专用VIDIO SFP光模块,保证高清图像传输过程中无闪屏、黑屏等现象。高清SDI光端机采用非压缩数字高清视频和高速数字光纤传输技术,将1.485Gbps的HD-SDI数字信号转换为光信号后可在光纤上传送1-20公里再恢复为电信号。适合SDI视频监控和远距离视频采集。该系列光端机性能稳定、画质清晰、稳定性高,并带LED状态指示,可直观地观察光端机的工作状态。

  • 光接口:单模单纤(多模可选) LC/FC/PC (SC/PC可选)
  • 信号接口: BNC
  • 传输距离:多模:0-2KM 单模:0-100KM
  • 机箱: 桌面式/机架式

产品特性

光电自适应

自适应技术,使用时无需进行电气光学调节。

多规格选择

可提供独立式、1U机架式机架式安装,安装快捷,使用方便;

LED灯状态显示

LED状态指示灯对关键的参数进行监视;

适应性强

适用于极高温和极低温等工业严酷环境;

安装方便

无需软件设置,支持即插即用功能,支持热插拔;

数字无压缩

全数字、无压缩、高清传输多模:0-2KM 单模:0-100KM。

基本参数:

输入接口              BNC
信号标准              SMPTE424M, 292M, 259M, 297M, 305M,
                  310M, M2S, DVB-ASI, VB-SSI 和其它的
                  Telecom/Datacom 速率(19.4Mb/s - 2.97Gb/s)
输入路数              1路
反射损耗              >15DB
均衡                0-100m @ 2.97Gb/s
连接器               75Ω BNC
工作波长              1310nm /1550nm
线缆传输类型            单模单纤(多模可选)
抖动                < 0.2UI
光接口               LC/FC/PC (SC/PC可选)
信号电平              800mV 标称
过冲                < 10% 振幅
工作温度              0℃~+50℃
电压                1A@12VDC
功率                12 W
EMI/RFI              符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间         ﹥100000小时

●SDI光端机使用说明书
