画面分割器

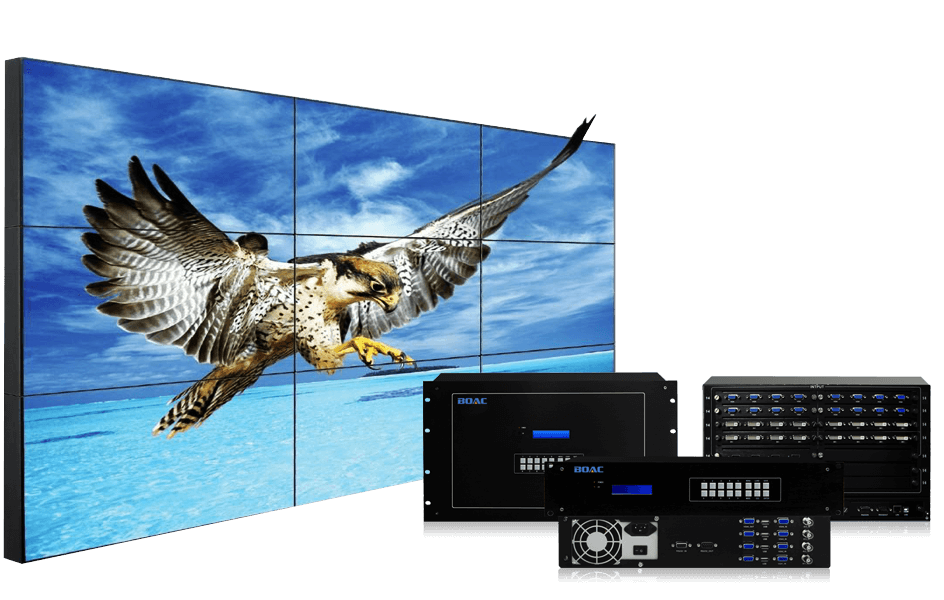

伯奥克画面分割器

伯奥克高清画面分割器能在单个屏幕上同 时显示多个画面。非常适合对画质要求极高的图像和视频演 示应用环境,例如控制指挥中心,视频会议,医疗设施,法 庭和会议室等。HDMI 输入和输出完全符合 HDCP标准,确保了受保护内容的正常播放。集成了高性能图 像解析度转换器和灵活可定制的画中画功能。可以定制多画面显示,包括画中画窗口 的位置、尺寸、大小、优先级、画画冻结、边框颜色选择以及 文字标签等。完美结合了画面和窗口调整 控制,为无限制画中画定制应用提供便利。

  • 支持HDMI、DVI、VGA、SDI等信号接口
  • 通过控制软件,可以实现多种其它个性化的显示模式
  • 开放了常用的控制代码,可使用中控进行集中控制
  • 高达12.8GBPS的电讯级交换核心,确保高清图像无压缩传输

图像静态存储

图像静态存储是一个强大的功能,捕 捉当前显示的输出图像,并储存在内存中用作背景显示,还可以将BMP位图通过以太网端口上传到设备,调用做为背景。静态的图像可以加入到动态视频或图像窗口中供演示使用。还可以将捕捉的图片作为BMP文件,并下载到PC上进行存档。

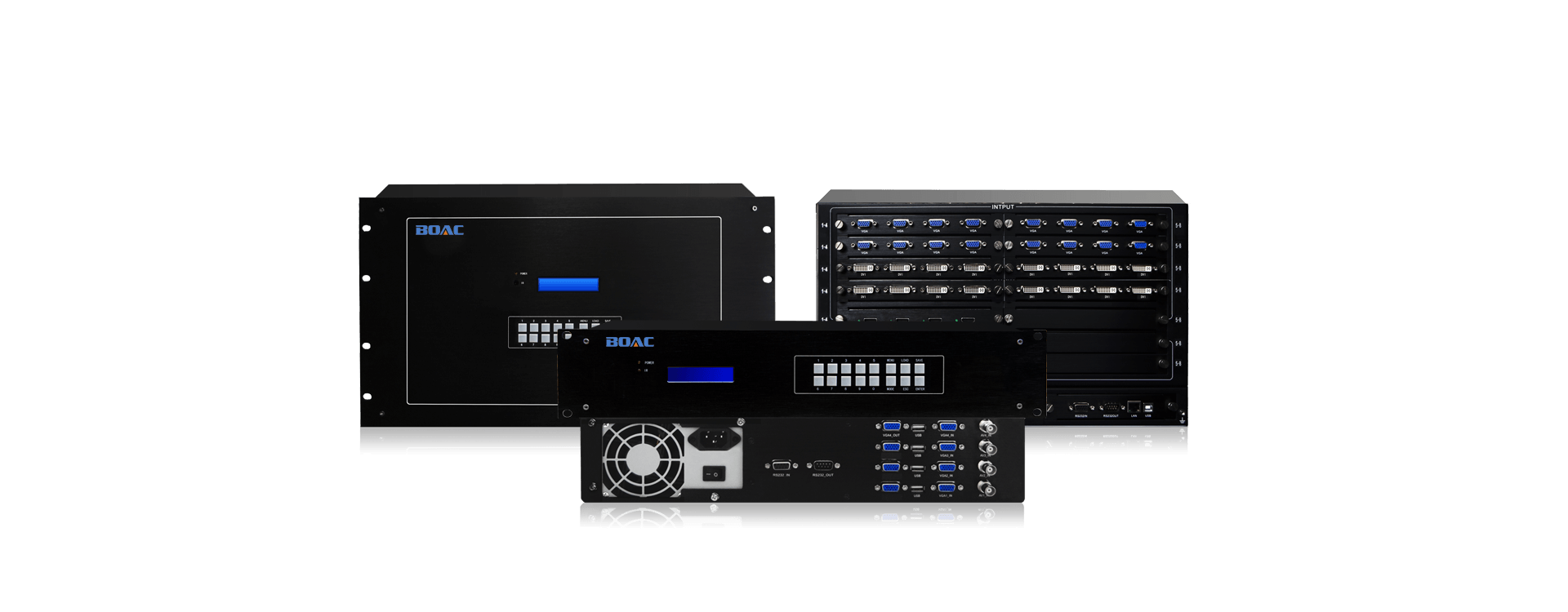

高清画面分割器

画面分割器系列规格

产品特性

高达12.8GBPS的电讯级交换核心,确保4Kx2K无压缩传输(可选)。4K超高清分辨率
支持HDMI、DVI、VGA、SDI、S-视频和复合视频等信号接口。多信号接口
过控制软件,可以实现多种其它个性化的显示模式,如画外画、漫游、窗口大小调节等功能模式。个性化的显示模式
开放了常用的控制代码,用户可根据需求把控制代码写入中控系统,使用中控进行集中控制。中控控制

技术参数

纯硬件构架

采用纯硬件构架,无CPU、无内存,开机只需要3至5分钟,系统稳定,无死机、病毒感染、系统崩溃的风险;可全年365天,每天24小时不间断工作。

FPGA图像处理技术

采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能;

高清信号输入输出

产品支持1920*1080的分辨率信号输入,并且向下兼容;所有输入信号经过专业级的图像处理芯片,统一输出逐行60HZ的HDMI信号,最高输出分辨率支持1920X1080,可以根据用户需求进行定制输出分辨率;

USB切换功能

分割器是市场上唯一一款内置USB切换功能的图像分割器,该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题。该产品功能将广泛应用于各种视频会议系统等场所,使用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间;

多种控制方式

可以利用基于Windows® 的高清画面分割器控制程序进行控制和配置,或使用机箱按键、遥控器来远程访问并控制所有功能和状 态参数,包括内部保存和调用窗口预设 以及画中画定制和虚拟视频输入配置;

数据运算能力强大

数据采用并行处理技术,输出端口占用一个通道,每通道数据带宽达到10.2G/S,输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

基本参数:

输入信号                 VGA/DVI/HDMI/SDI
输入分辨率                单路可支持1920*1200
输出信号                 VGA/DVI/HDMI/SDI
输出分辨率                1080P
系统控制软件               随机配送

控制类型:

控制方式                 遥控、软件
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND

产品规格:

功耗                   15W/路
供电                   180-240VAC, 50Hz
工作温度                 0-40摄氏度
工作湿度                 15-85%
机箱规格                 2-12U标准机箱
