伯奥克拼接处理器

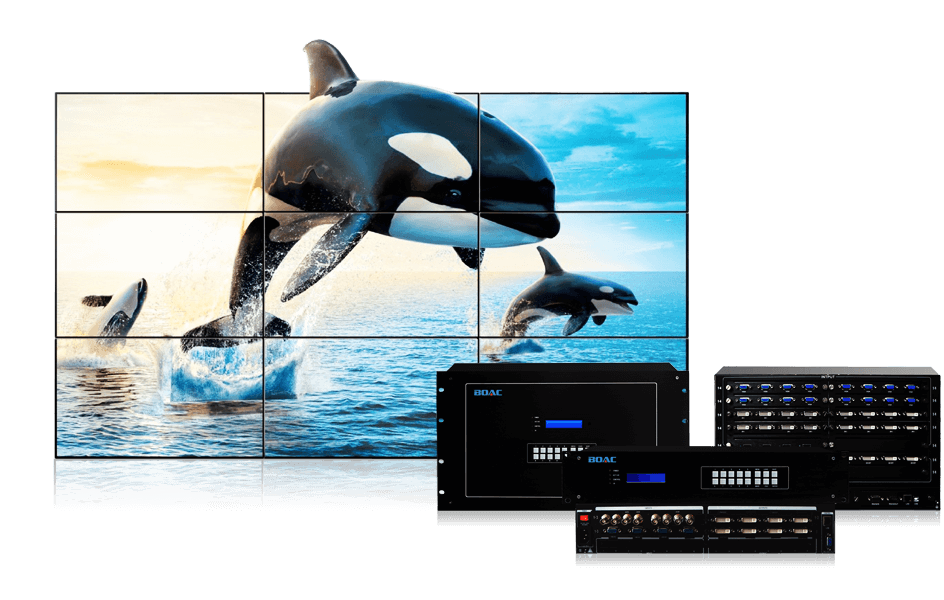

伯奥克系列拼接处理器主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元),完成用多个普通视频单元组成一个超大屏幕动态图像显示屏,可以支持多种视频设备的同时接入,完成多个信号源在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。拼接处理器是一款灵活的、可扩展 的拼接墙处理器,可配置为支持多种输入、输出和开窗显示功能。它采用了高性能的视频图像解析度转换技术,可生成超高质量的图像。采用卡笼式机箱设计,支持用 于3G-SDI、HDMI、DVI、VGA、RGB、HDTV、或者视频信号源多种输入和输出卡的组合。

  • 可实现多个屏幕上的超高清信号显示
  • 创新的实现了分布式与集中式的完美统一
  • 纯硬件架构,无CPU和操作系统,无病毒和系统风险
  • 图像整齐、流畅,具有极高的实用价值

应用领域广泛

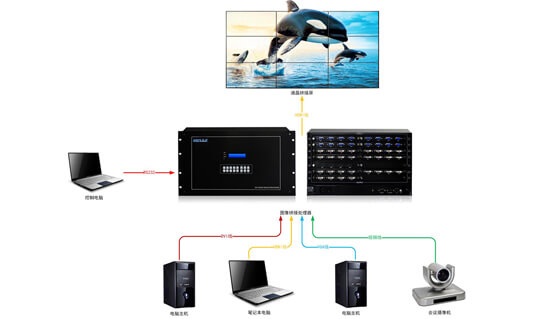

广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统、可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。

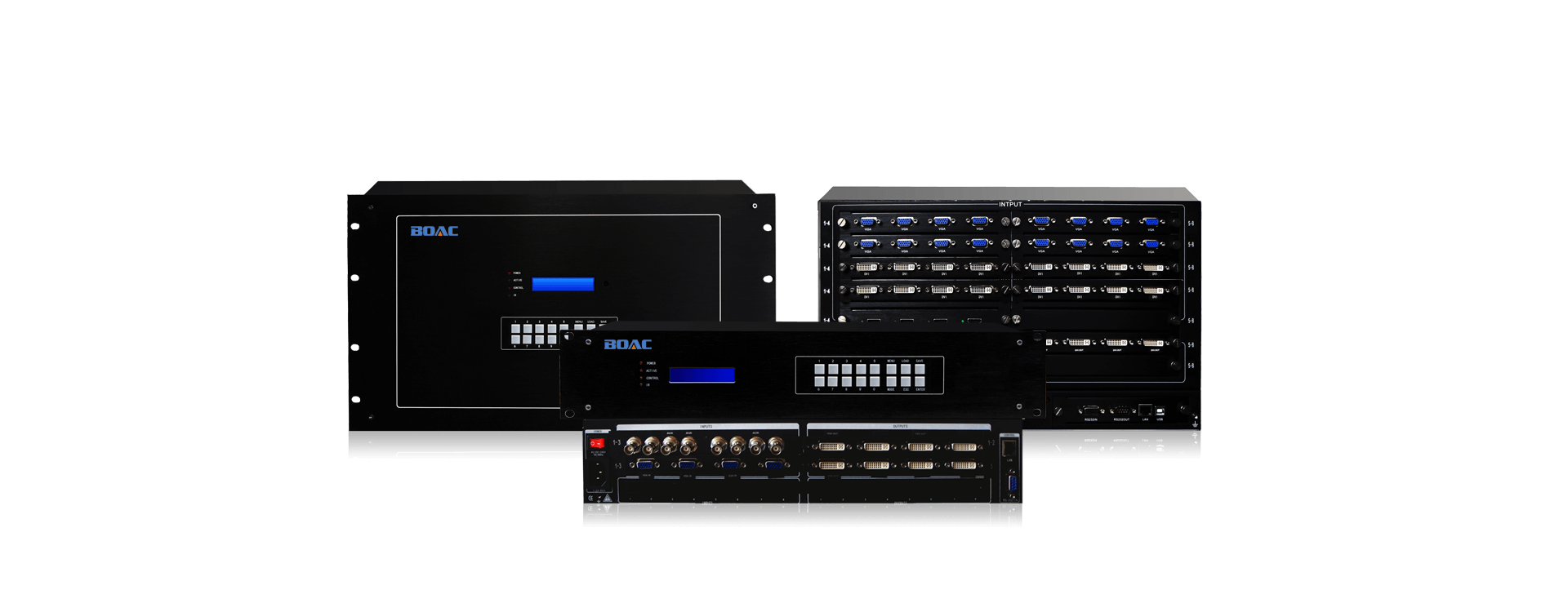

高清拼接处理器

拼接处理器系列规格

产品特性

可支持多个超高清双链接输入接口,其单口能够直接支持高达3072x1536@60Hz的超高清分辨率,所以轻松即可实现多个屏幕上的超高清信号显示,极大丰富和完善了单系统画面的显示内容。超高清分辨率
将其信号接入、数据交换、信号处理、颜色处理全部有效的集中在一体机内,同时又做到了各个模块的分布式处理,创新的实现了分布式与集中式的完美统一。超大规模多信号
单时钟纯数字图像处理设备,因而从根本上消除了因信号不同步造成的图像撕裂现象,达到了系统全同步效果。在播放高速动态视频时,图像整齐、流畅,具有极高的实用价值。无图像撕裂
单屏可同时显示多达16个窗口,并能够支持所有的输入窗口全屏幕跨屏显示;窗口都能够在输出屏上漫游显示,完全没有显示区域的限制,所有输入窗口都可以在全屏范围内实现任意叠加。多窗口显示

技术参数

纯硬件FPGA架构

采用全硬件FPGA架构,内部自建核心运算机制,图像处理性能优异。无内嵌操作系统,启动速度快(约5秒),没有工控机式设备的死机、硬件冲突、蓝屏、计算机病毒的困扰。平均故障时间MTBF>30,000小时,稳定性高,支持365×24小时的连续运行,能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

总线全交换技术

主板采用自主研发的巨量数据交换芯片技术,高速宽带总线,彻底根除了多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈问题;

高性能专业芯片

视频处理采用独有的高性能视频处理芯片,芯片采用超短制程半导体工艺,可对高清视频信号进行全帧速实时无失真处理;

丰富的可选规模

具有多种设备型号、多种可选机箱规模,每种型号具有不同的最大输入、输出通道,以适应不同大小的系统规模。无论是4块屏幕拼接的小规模演示,还是144块屏幕拼接的大规模系统,均可灵活安装配置最具性价比的机箱规模;

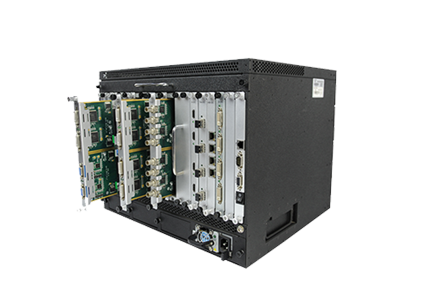

板卡热插拔

输入、输出板卡在工作状态下可以热插拔,无需重启或刷新设备,在设备扩容时,无需关机,仅需要将板卡在设备运行状态下插入相应的卡槽即可实现系统在线扩容,最大程度地保证了工作系统的稳定;

非常规拼接支持

普通拼接处理器一般只支持拼接方式为标准的M*N形式,而LED拼接屏在很多情况下是非标准拼接的,所以应用起来操作会十分复杂。针对非规则拼接专门进行了设置,用户可以设置任意的拼接方式,更可以设置每块LED单屏的有效显示区,大大降低了操作复杂度,从侧面提高了显示的最终效果。

基本参数:

输入信号                 VGA/DVI/HDMI/SDI
输入分辨率                单路可支持1920*1200
输出信号                 VGA/DVI/HDMI/SDI
输出分辨率                1080P
系统控制软件               随机配送

控制类型:

控制方式                 遥控、软件
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND

产品规格:

功耗                   15W/路
供电                   180-240VAC, 50Hz
工作温度                 0-40摄氏度
工作湿度                 15-85%
机箱规格                 2-12U标准机箱
