伯奥克系列LED处理器是伯奥克最新研发的专业LED图像处理器产品,采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。依靠强大的图像处理芯片,在运算及处理上具有鲜明的优势,系统本身不是一台普通的计算机或图形工作站,而是一台专业的图像处理设备,和基于工控机插卡式的处理器有本质的区别。可广泛应用于多种复杂的LED显示环境,LED视频处理器是集超带宽视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身,具有强大的处理能力。控制器采用多总线并行处理机制,能从根本上保证对所有输入视频进行全实时处理,图像没有延迟,无丢帧现象。

  • 分辨率2304x1152或者2560x816,满足双发送卡级联最大带点
  • 支持包括模拟VGA、复合视频以及数字视频和图像输入等多种输入信号
  • 预监、实时监视功能是处理器系统的两种显示模式
  • 采用纯硬件架构设计,保证产品长时间运行无故障

广播级LED图像处理技术

自动输入格式识别、图像解析度转换技术和同步拼接处理技术,无缝的结合在一起,可满足高质量、视音频同步的演示需求。内置广播级运动自适应隔行扫描技术、颜色真实还原技术和动态范围调整技术,保障了其像素级缩放的高画质,支持现今几乎所有的信号种类的输入,同时VGA和DVI(HDMI)接口输出同时具有支持高达25种输出分辨率,可内置两张全彩LED屏发送卡。

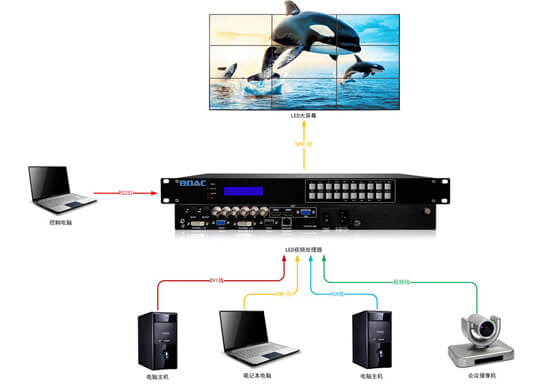

LED视频处理器

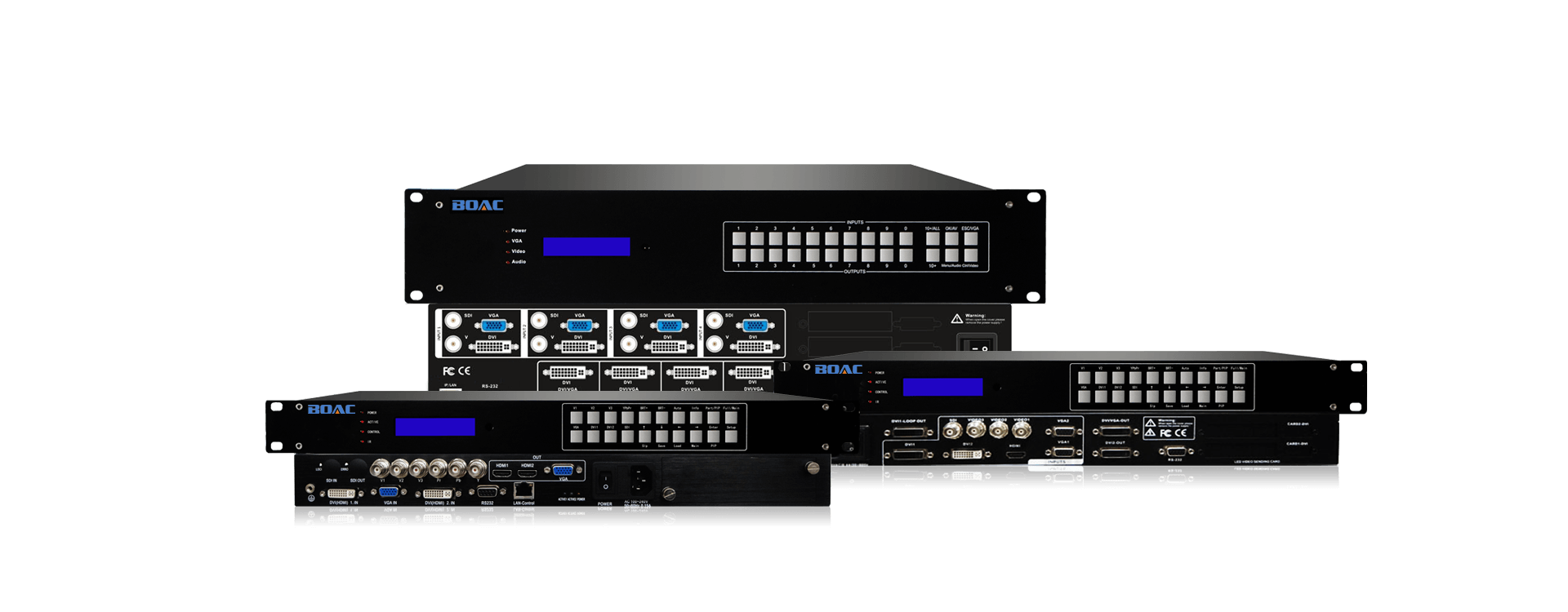

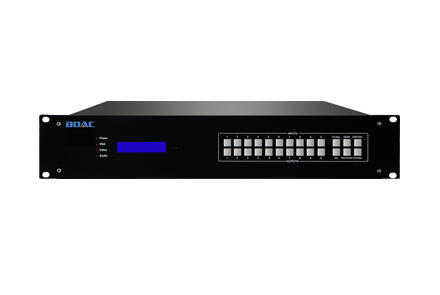

LED视频处理器系列规格

产品特性

分辨率2304 x 1152 或者 2560 x 816,满足双发送卡级联最大带点。最高支持高达4088x4088的分辨率(可选)。4K超高清
支持包括模拟VGA、复合视频、分量视频以及数字视频和图像输入等多种输入信号。真正的无缝切换、消除锯齿。无缝切换
预监、实时监视功能是处理器系统的两种显示模式,回显功能是监视器与当前拼接显示墙上所显示的内容完全一致。全拼屏预监
采用纯硬件架构设计,使系统具备长达30000小时的MTBF(平均无故障时间),保证产品的长时间运行不出故障。超长MTBF时间

技术参数

模块化结构设计

LED处理器采用模块化结构设计,一台拼接处理器由多个模块结构组成,包括输入模块、输出模块、控制模块、数据模块、电源模块等,支持各种模块的任意插板处理,便于更好的对系统进行管理,有利于对系统故障的快速检测和及时恢复,方便系统的使用。

纯硬件架构

采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。依靠强大的图像处理芯片,™LED视频处理器在运算及处理上具有鲜明的优势,系统本身不是一台普通的计算机或图形工作站,而是一台专业的图像处理设备,和基于工控机插卡式的拼接器有本质的区别;

窗口任意组合缩放显示

系统支持输出通道图像窗口任意摆放显示,接入处理器的多种视频信号可根据需求在显示端进行任意位置、任意大小比例、任意叠加等多种显示功能,也可将接入系统的信号源在单屏及组合屏幕上显示,将前端多个输入信号源以窗口的形式在单屏、2屏、4屏、6屏进行任意组合摆放,方便对窗口摆放显示要求较高的环境,满足多种图像显示功能,方便用户使用;

超高速数字信号处理

实现数据处理技术中,并行与串行的完美结合,即可接入超多的输入信号,也可处理复杂的网络编码流。基于FPGA的高速并行图像处理技术,系统使所有通道数据得到同时的并行处理,这样,处理速度与通道数的多少无关,因此可实时处理多路视频。基于超高速5.4G/S的DSP串行处理技术,给系统提供了一个高速串行数据的运算平台,满足了某些特殊图像算法对运算高度连续性的要求;

支持多种画面切换效果

任意两输入信号间预切换、无缝切换、淡入淡出、右拉幕、下拉幕、中间到四周、中间到左右、中间到上下、左上到右下切换。图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节,信号自由裁剪功能;

图像快速切换

LED处理器采用图像处理芯片,配合处理技术使系统对于信号及场景的切换十分便捷,通过对软件界面及面板按键的操作,可快速切换调用当前场景及信号窗口,切换无停顿及黑场出现,免除场景切换速度慢、蓝屏等多种不利因素,方便现场的操作和使用。

基本参数:

输入信号                 HDMI/DVI/VGA(RGBHV)/复合视频
视频制式                 PAL/NTSC
复合视频幅度阻抗             1V(p_p)/ 75Ω
VGA格式                 PC(VESA),≤1920x1200@60HZ
VGA幅度阻抗               R、G、B = 0.7 V(p_p)/ 75Ω
DVI格式                 SD/HD≤1920x1080P@60HZ;PC≤
                     1920x1200@60HZ
HDMI格式                (HDCP)SD/HD≤1920x1080P
                     @60HZ;PC≤1920x1200@60HZ

控制类型:

信号输出                 2×DVI
DVI分辨率

1024×768@60Hz,1920×1080@60Hz,2304×1152@60Hz,1280×720@60Hz,1920×1200@60Hz,2560×816@60Hz,1280×1024@60Hz,1024×1280@60Hz,1280×720@50Hz,1440×900@60Hz,1536×1536@60Hz,1920×1080@50Hz,1600×1200@60Hz,2048×640@60Hz,1024×1920@60Hz,1680×1050@60Hz,2048×1152@60Hz

产品规格:

控制                   面板按键
供电功耗                 100-240VAC@50/60Hz
环境温度                 5-40 ℃
环境湿度                 15-85%
规格                   1-2U标准机架式
