HDMI高清矩阵切换器

产品简介

伯奥克HDMI系列矩阵是伯奥克研发生产的高性能数字矩阵切换器,用于将HDMI信号从多个信号源路由至任意或全部 具有HDMI功能的显示设备。这些与HDMI 1.3兼容的矩阵切换器支持高达1920x1200和 HDTV1080p/60的分辨率,并且符合HDCP标准,允许将一个信号源同时分配至一个或多个兼容的显示设备。HDMI不仅可以满足1080P的分辨率,还能支持DVD Audio等数字音频格式,支持八声道96kHz或立体声192kHz数码音频传送,可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。

  • 接口: HDMI
  • 带宽:12.75Gbps
  • 分辨率: 1080p
  • 机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

支持4/8/16/32/64/128路HDMI信号作为输入和输出。(32路以上需定制)

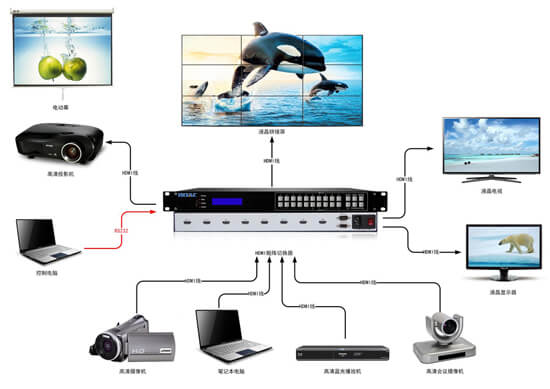

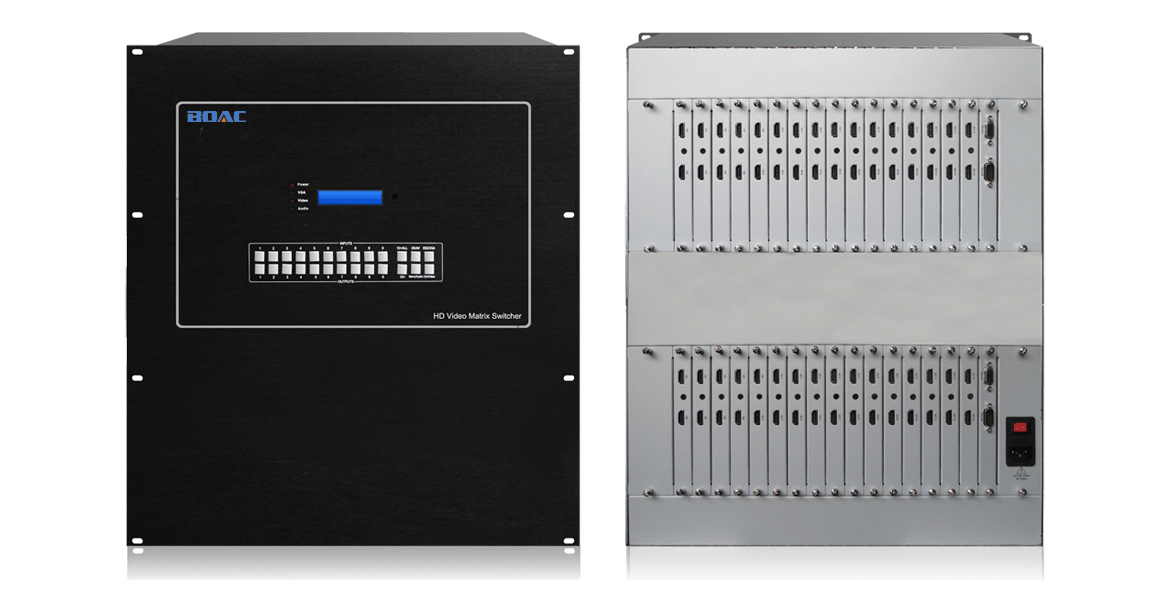

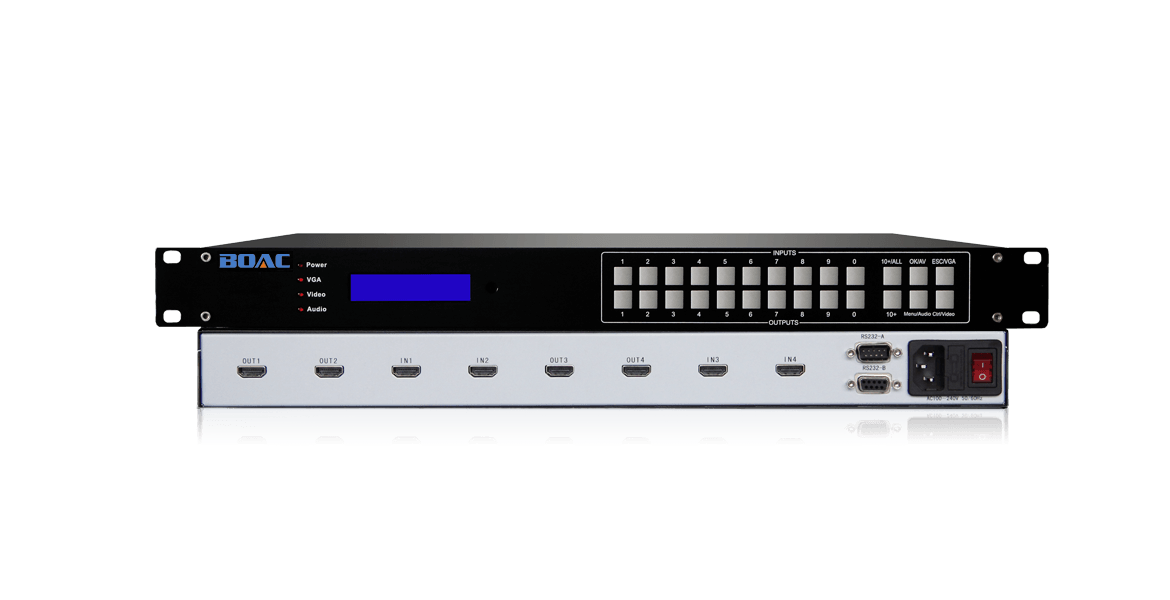

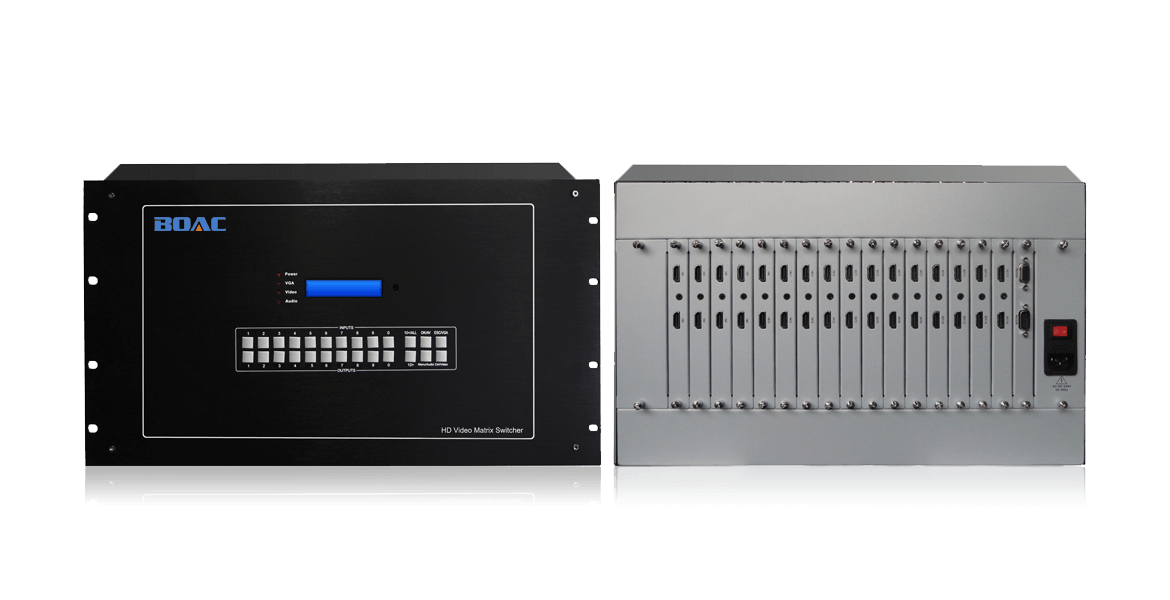

模块化的结构设计(16路以上)

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便;

4K超高清分辨率

使用专用驱动芯片,支持长线传输;高达12.75GBPS的电讯级交换核心,确保支持4Kx2K无压缩传输高清分辨率显示效果极佳;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

高可靠电源系统

采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

基本参数:

带宽(速率)                12.75Gbps满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 HDTV 高清信号
信号接口                 HDMI (A型19针母头)
信号版本                 HDMI1.3
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式1-12U
