数字模拟混合矩阵

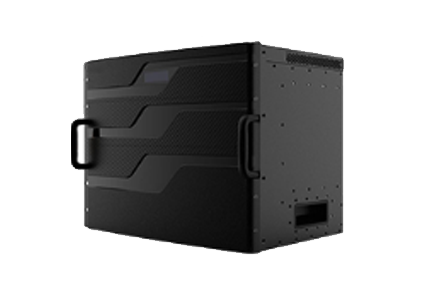

伯奥克高清混合矩阵

伯奥克新一代研发生产的多个模拟和数字矩阵整合于一个真正模块化、可扩展、可现场配置的高清混合矩阵。其最大的特点是采用插卡式机箱设计,非常适合于在短的时间内,花费较少的人力成本来安装新的或替换已有的矩阵切换器板卡。从8、16、17、36、72、最大可配置为 144x144。可选择HDMI、DVI、VGA&RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT 等接口形式作为输入输出,解决了视音频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。

  • 高达12.8GBPS的电讯级交换核心
  • 支持多种模拟和数字信号无缝切换
  • 内部嵌入全功能信号拼接处理功能,方便工程应用
  • 输入带有自动均衡,输出带有预加重功能

产品特写

产品规格

产品特性

数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps,采用4:4:4采样技术,1920x1080P点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出。无压缩数字传输
电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。交换核心信号速率高达12.80Gbps,有力保证了图像信号的高保真输出。超强处理能力
支持多种接口信号格式混入混出功能,单卡单通道设计。独特的信号链路屏蔽设计技术,保证了信号的完整性。输入端过电压保护,降低了设备被损坏的概率。单卡单通道设计
电讯级数字交换芯片,支持HDMI、DVI、VGA、RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等多种模拟和数字信号无缝切换,超强的抗干扰及全天候工作能力。信号无缝切换

产品优势

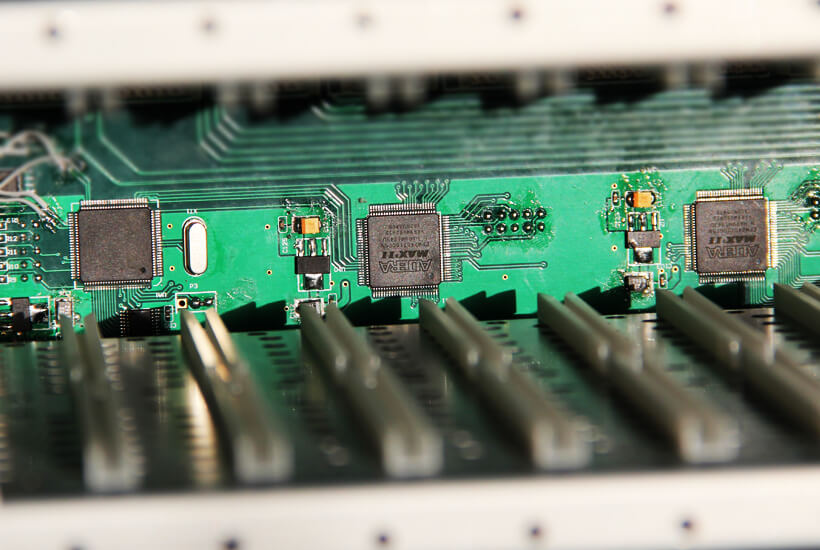

高速处理芯片


高达12.8GBPS的电讯级交换核心,确保4Kx2K无压缩传输。

Up to 12.8 GBPS of telecommunication level exchange of core, ensure 4 kx2k without compression transmission.

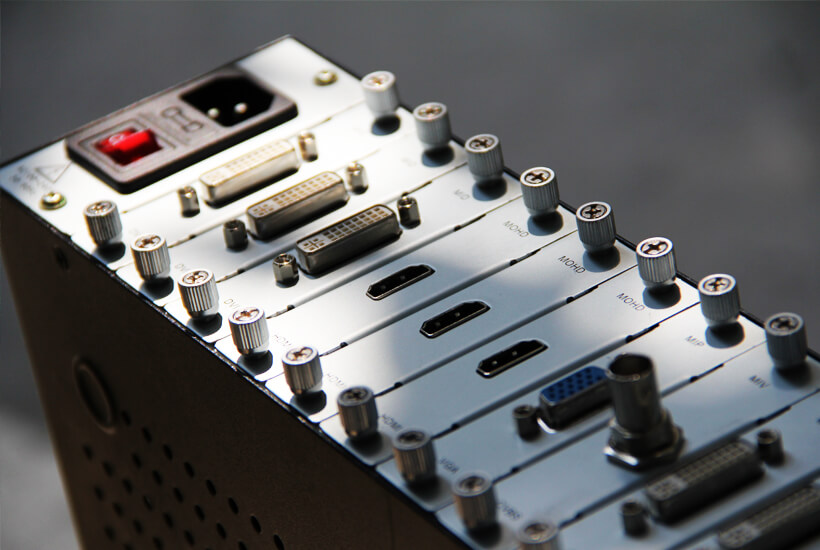

模块化设计


模块化设计使产品的日常维护以及更新升级变得更加简便。

Modular design make the product maintenance and upgrade become more convenient.

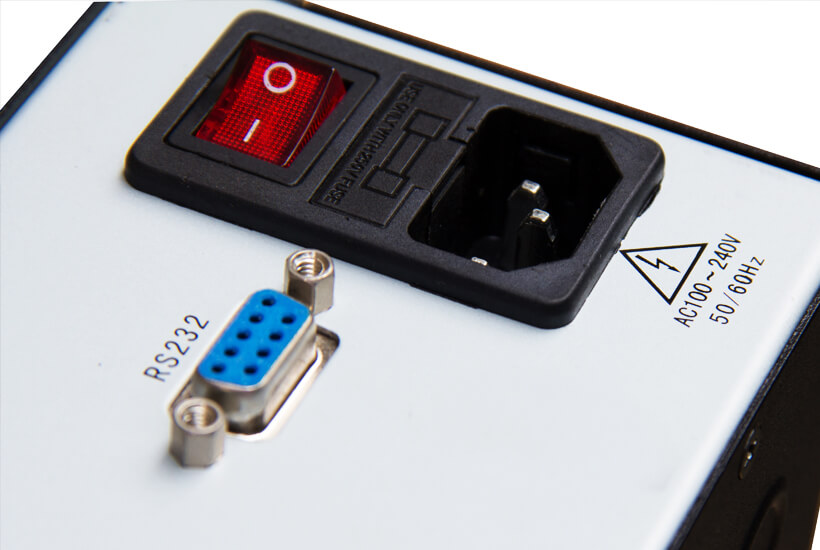

高可靠电源系统


多重保护措施,具有ESD保护,实现7天24小时全天候工作。

Multiple protection, ESD protection, implementation work 24 hours 7 days.

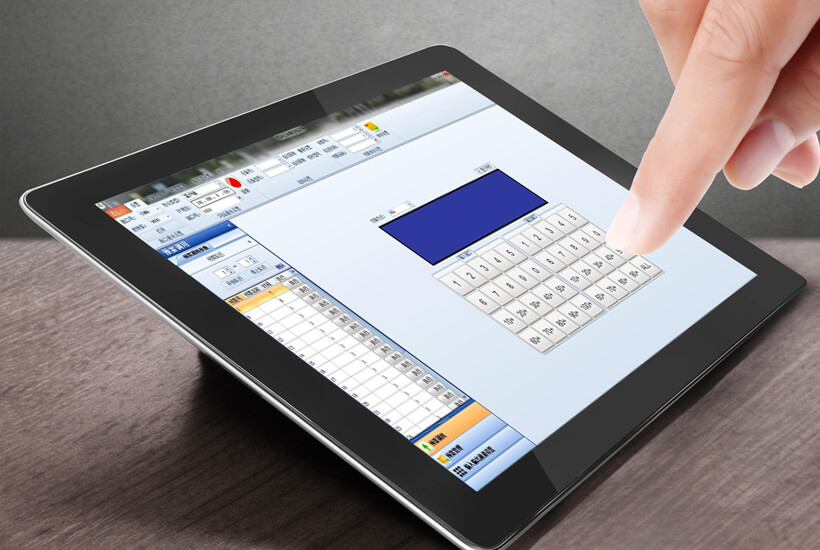

web控制软件


可通过手机、平板电脑打开web控制界面对设备进行任意操作。

Can be controlled through mobile phones, tablets, open the web interface to any operating equipment.

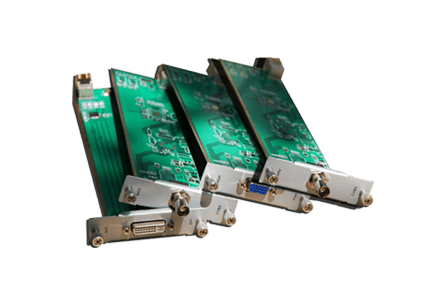

板卡介绍

参数对比

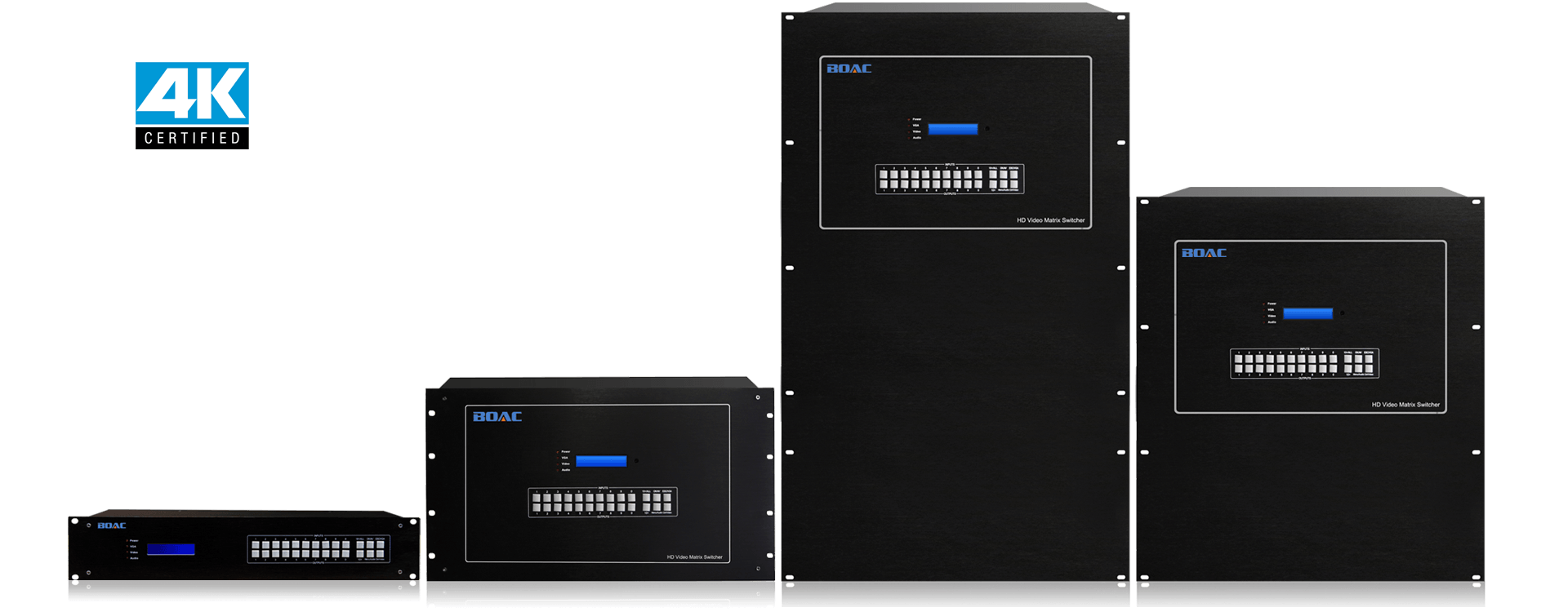

伯奥克高清混合矩阵可配置8X8、16X16、17X17、36X36、72X72、144x144的信号处理。可选择HDMI、DVI、VGA&RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT 等接口形式作为输入输出。

8系列

  • 最大输入:8路
  • 最大输出:8路
  • 核心带宽:12.8G
  • 产品尺寸:440x460x88mm
  • 产品重量:10kg

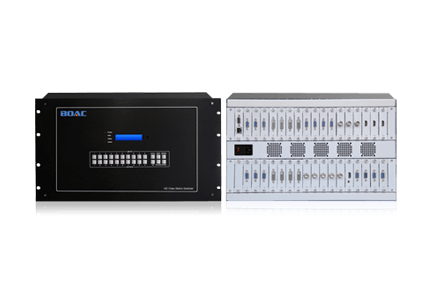

16系列

  • 最大输入:16路
  • 最大输出:16路
  • 核心带宽:12.8G
  • 产品尺寸:440x460x176mm
  • 产品重量:20kg

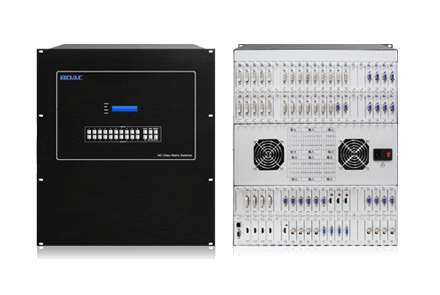

36系列

  • 最大输入:36路
  • 最大输出:36路
  • 核心带宽:12.8G
  • 产品尺寸:440x460x528mm
  • 产品重量:30kg

72系列

  • 最大输入:72路
  • 最大输出:72路
  • 核心带宽:12.8G
  • 产品尺寸:440x460x528mmx2
  • 产品重量:60kg

BOAC为您提供详细工程方案级案例,快速为您提供专业有效的解决方案!
