高清混合矩阵板卡

产品简介

伯奥克混合矩阵系列板卡是伯奥克研发生产的数模高标清混合插卡式矩阵系统的信号接口输入输出板卡。采用独特的单卡单通道设计 ,结合伯奥克采用卡笼式机箱设计的主机,组合成一台真正模块化、可扩展、可现场配置的高清混合矩阵系统。板卡信号接口包含HDMI、DVI、SDI、DP、VGA、CVBS和光纤等接口。采用独立板卡设计,每卡支持1路信号输入,支持高清数字及模拟信号图像传输。

  • 输入板卡类型: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
  • 输入板卡类型: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT

高清混合矩阵板卡参数

信号输入板卡系列

支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等信号输入板卡。

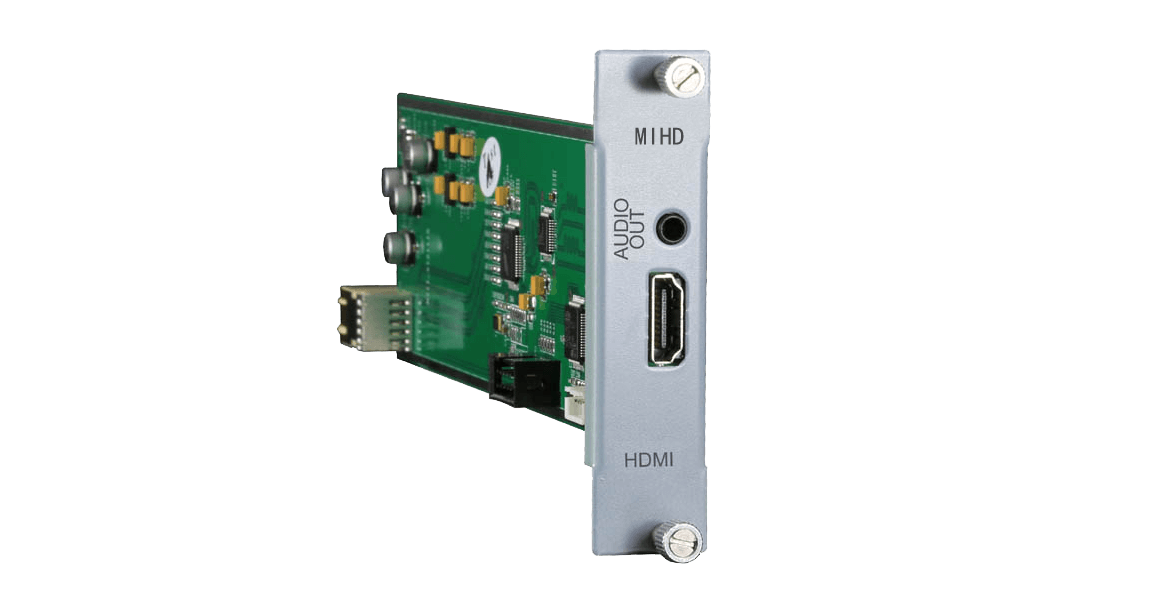

HDMI信号输入板卡

符合 HDCP 标准兼容4K HDMI 1.4、1.3,支持1路HDMI格式信号输入,支持图像分辨率1920x1200P60,点对点硬件无压缩实时转换,支持模拟音频输出,传输距离50m。

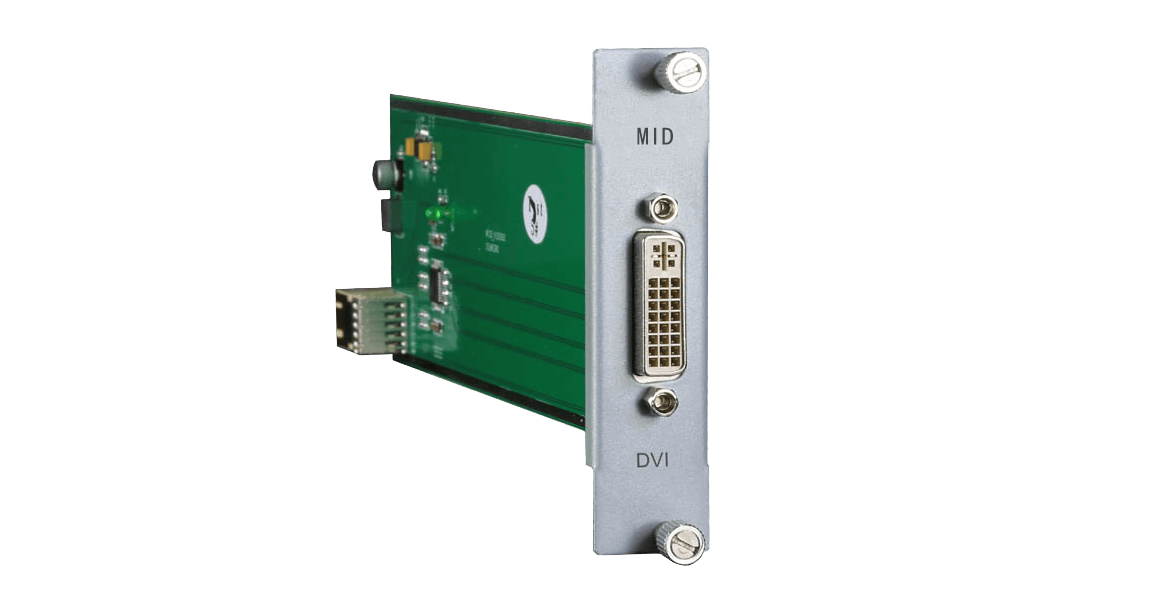

DVI信号输入板卡

支持的数据速率高达 4.95 Gbps,单通道DVI格式信号输入卡,采用独立板卡设计,每块板卡支持1路DVI-D格式信号输入,支持最高1920x1200P60的数字高清图像传输,传输距离50m。

3G-SDI信号输入板卡

采用独立板卡设计,每块板卡支持1路 3G-SDI 格式信号输入,具备输入分辨率上下变换功能,支持输入分辨率变换功能,支持最高1920x1200P60的数字高清图像传输。

HDBaseT信号输入卡

采用独立板卡设计,每块板卡支持1路 HDbaseT 格式信号输入,1路模拟立体声音频输出,1 路 24V/1A外部电源接入,通过CAT5网线向前端的墙面、桌面、地面接入接口器设备供电,具备输入分辨率上下变换功能,支持最高1920x1200P60的数字高清图像传输。普通5类线传输,传输距离100m。

Fiber(光)信号输入板卡

采用独立板卡设计,每卡支持1路Fiber光信号输入, 多模四芯光纤传输,支持最高1920x1200P60的数字高清图像传输,传输距离550m。

VGA信号输入板卡

单通道增强型 VGA 格式信号输入卡,采用独立板卡设计,每块板卡支持1路 VGA 格式信号输入,具备输入分辨率上下变换功能,支持最高1920x1200 P60的数字高清图像传输,采用增强型1263图像芯片。

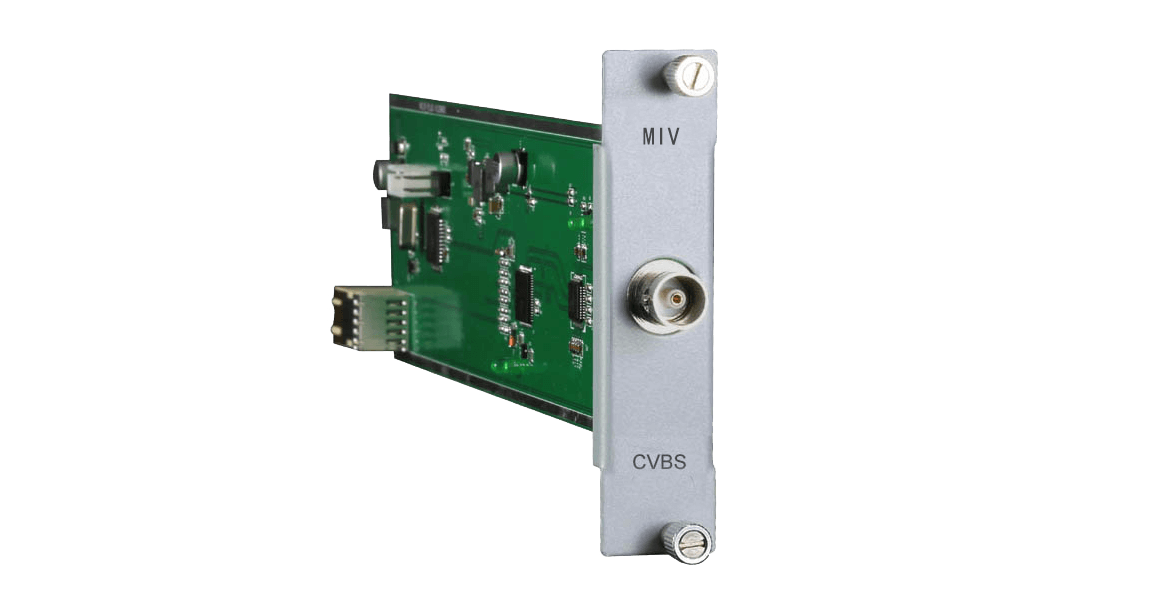

CVBS(视频)信号输入板卡

采用独立板卡设计,每块板卡支持1路 CVBS 格式信号输入,具备输入分辨率上变换至最高1920x1200P60的高清图像输入,24位真彩色像素格式,采用增强型1263图像芯片,精密插值图像缩放。

YPBPR信号输入卡

支持1路 YPBPR格式信号输出,采用第三代精密插值图像缩放芯片,10bit数字量化,3D降噪,点对点无压缩实时转换,支持图像分辨率最高1920x1200 P60。

信号输出板卡系列

支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等信号输出板卡。

HDMI信号输出板卡

符合 HDCP 标准兼容4K HDMI 1.4、1.3,支持1路HDMI格式信号输出,支持图像分辨率1920x1200P60,点对点硬件无压缩实时转换,支持模拟音频输出,传输距离50m。

DVI信号输出板卡

支持的数据速率高达 4.95 Gbps,单通道DVI格式信号输出卡,采用独立板卡设计,每块板卡支持1路DVI-D格式信号输出,支持最高1920x1200P60的数字高清图像传输,传输距离50m。

3G-SDI信号输出板卡

采用独立板卡设计,每块板卡支持1路 3G-SDI 格式信号输出,具备输出分辨率上下变换功能,支持输出分辨率变换功能,支持最高1920x1200P60的数字高清图像传输。

HDBaseT信号输出卡

采用独立板卡设计,每块板卡支持1路 HDbaseT 格式信号输出,1路模拟立体声音频输出,1 路 24V/1A外部电源接入,通过CAT5网线向前端的墙面、桌面、地面接入接口器设备供电,具备输出分辨率上下变换功能,支持最高1920x1200P60的数字高清图像传输。普通5类线传输,传输距离100m。

Fiber(光)信号输出板卡

采用独立板卡设计,每卡支持1路Fiber光信号输出, 多模四芯光纤传输,支持最高1920x1200P60的数字高清图像传输,传输距离550m。

VGA信号输出板卡

单通道增强型 VGA 格式信号输出卡,采用独立板卡设计,每块板卡支持1路 VGA 格式信号输出,具备输出分辨率上下变换功能,支持最高1920x1200 P60的数字高清图像传输,采用增强型1263图像芯片。

CVBS(视频)信号输出板卡

采用独立板卡设计,每块板卡支持1路 CVBS 格式信号输出,具备输出分辨率上变换至最高1920x1200P60的高清图像输出,24位真彩色像素格式,采用增强型1263图像芯片,精密插值图像缩放。

YPBPR信号输出卡

支持1路 YPBPR格式信号输出,采用第三代精密插值图像缩放芯片,10bit数字量化,3D降噪,点对点无压缩实时转换,支持图像分辨率最高1920x1200 P60。
