AV矩阵切换器

产品简介

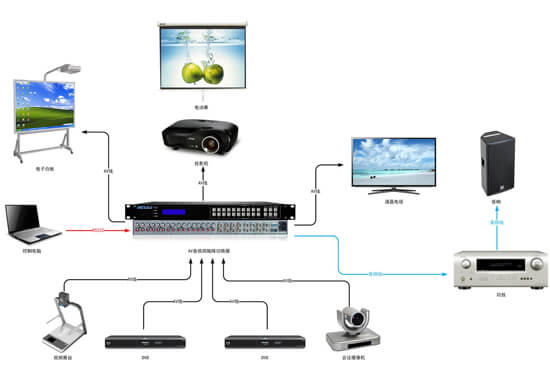

伯奥克系列音视频矩阵切换器是一款高性能的专业视频/音频信号切换设备，用于多个视频、音频信号输入输出交叉切换，提供独立的视音频输入、输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，图像信号能高保真输出。AV矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。AV矩阵特别适用于公司会议室、博物馆、高校教室、体育酒吧和饭店、视频会议、远程学习设施、视频制作室以及许多住宅娱乐设施安装等应用。

接口: BNC/RCA
带宽：150MHz
分辨率:480i
机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

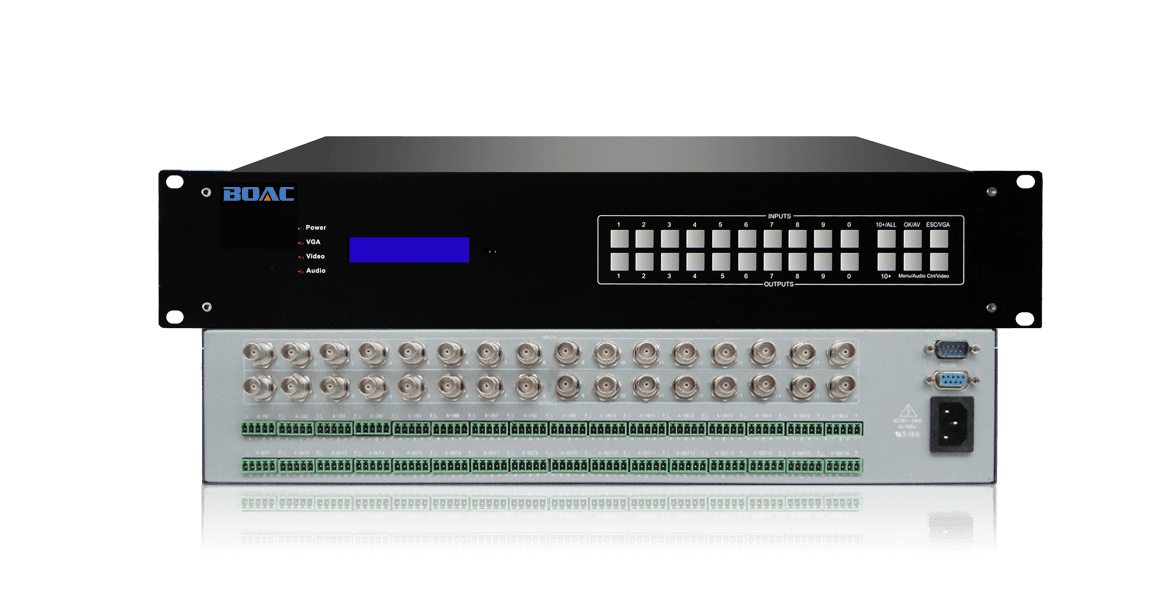

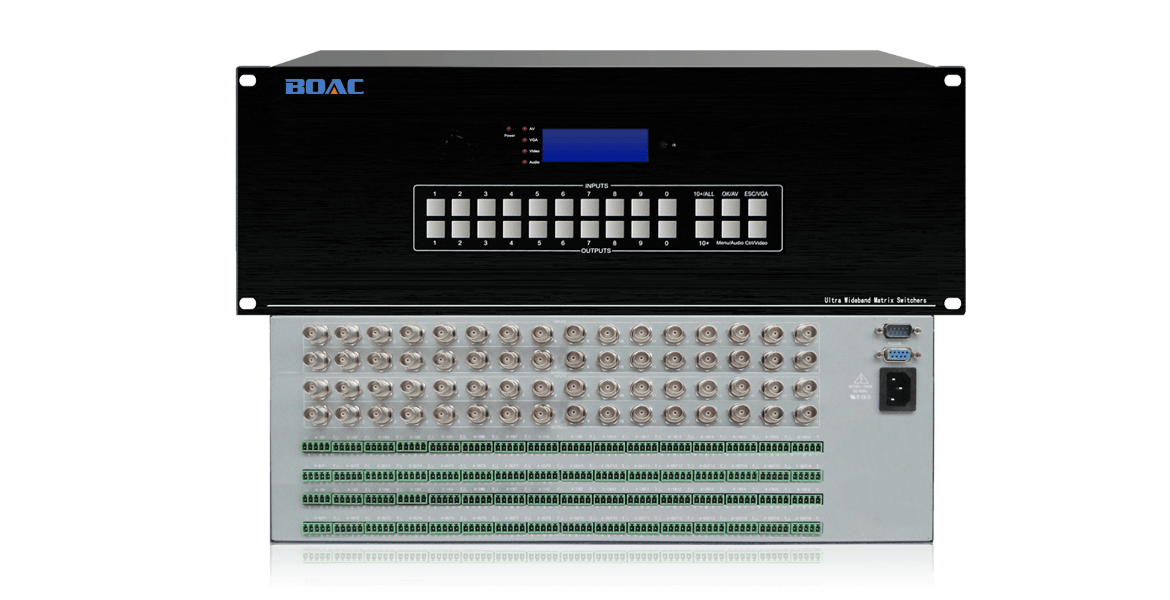

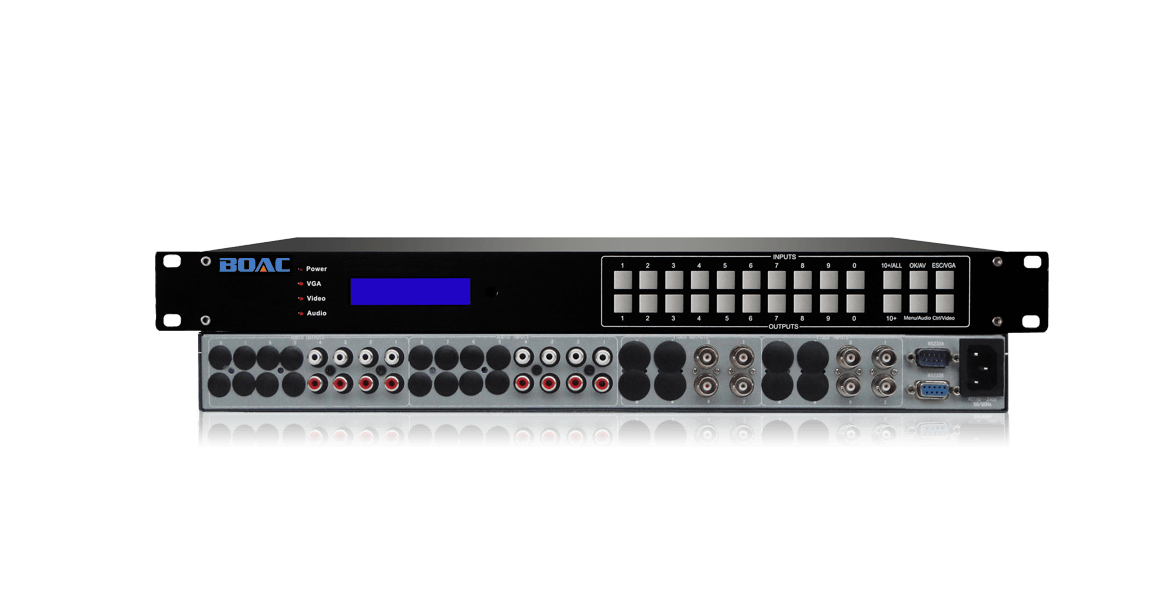

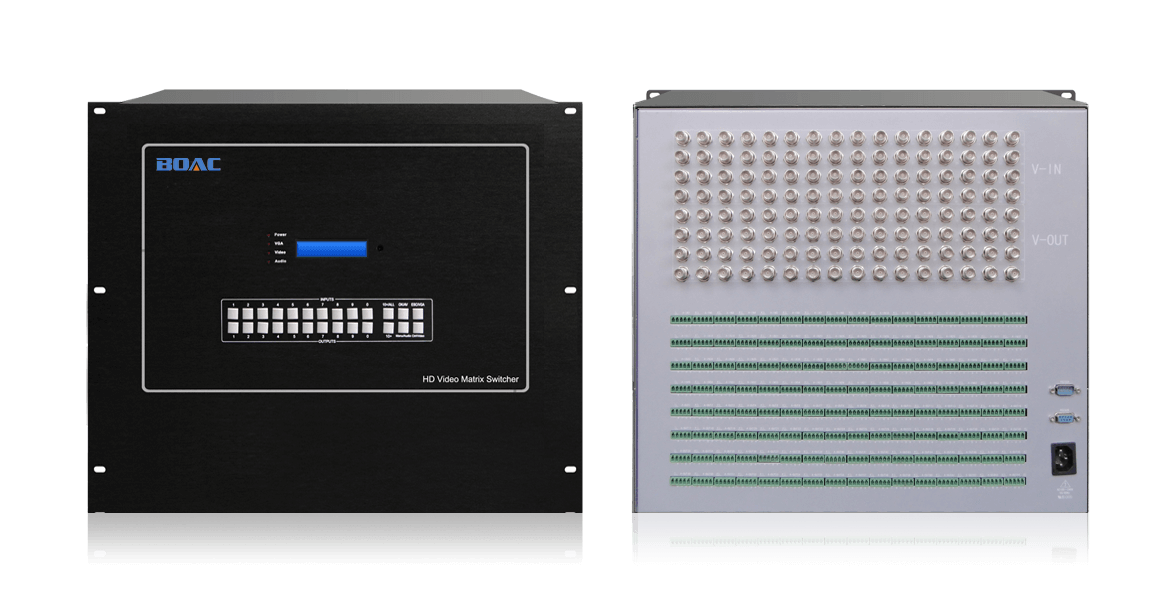

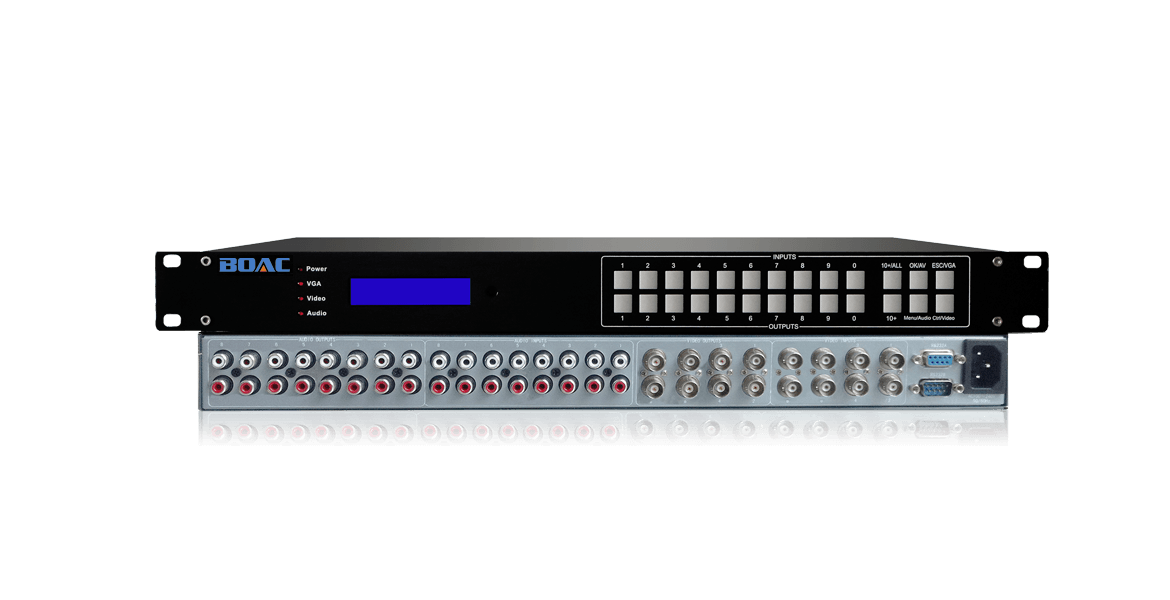

支持4/8/16/32/64/128路音视频信号作为输入和输出。(64路以上需定制)

音视频可分别控制

音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离；

EMI机箱结构设计

机箱全部采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定；

自动轮循功能

自带轮巡功能，可根据用户需求进行轮循切换，用户可设置轮巡开关、轮巡时间与轮巡通道等参数，满足您的各种显示需求；

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；

掉电保护

所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。

产品参数

基本参数：

带宽(速率)　　　　　　　　　　　　　　　　150Mhz(-3db)满载
亮色度干扰　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大传播延时　　　　　　　　　　　　　　　5ns(±1ns)
切换速度　　　　　　　　　　　　　　　　　≤100ns

视频接口：

信号类型　　　　　　　　　　　　　　　　　复合视频信号
信号接口　　　　　　　　　　　　　　　　　BNC/RCA
最小电平　　　　　　　　　　　　　　　　　0.5Vp-p
最大电平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波损耗　　　　　　　　　　　　　　　　　-30db@5MHz

音频接口：

增率　　　　　　　　　　　　　　　　　　　0 dB
频率响应　　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
总谐波失真　　　　　　　　　　　　　　　　0.05%
共态抑制比　　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信号类型　　　　　　　　　　　　　　　　　立体声，非平衡
接口类型　　　　　　　　　　　　　　　　　RCA/凤凰端子接口
输入最大电平　　　　　　　　　　　　　　　+19.5dBu
输入阻抗　　　　　　　　　　　　　　　　　>10KΩ
输出阻抗　　　　　　　　　　　　　　　　　>50Ω

控制类型：

控制方式　　　　　　　　　　　　　　　　　面板、遥控、软件
面板按　　　　　　　　　　　　　　　　　　触点
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率与协议波特率　　　　　　　　　　　　9600
数据位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，无奇偶校验位
串行控制口结构　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
网络控制协议　　　　　　　　　　　　　　　UDP;TCP/IP

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　标准机架式1-12U
