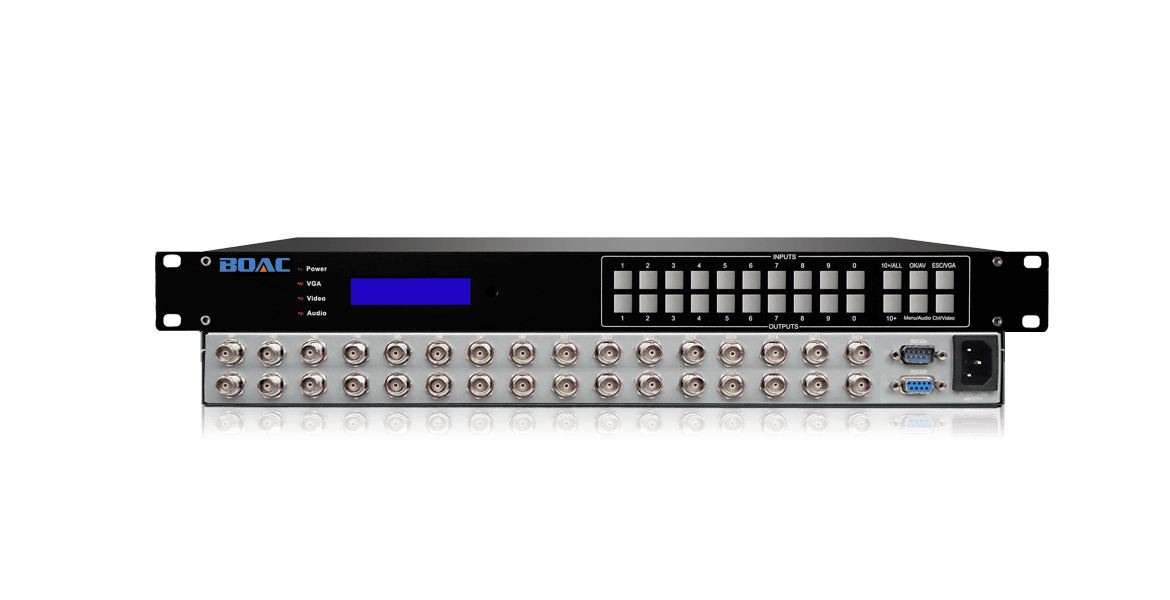

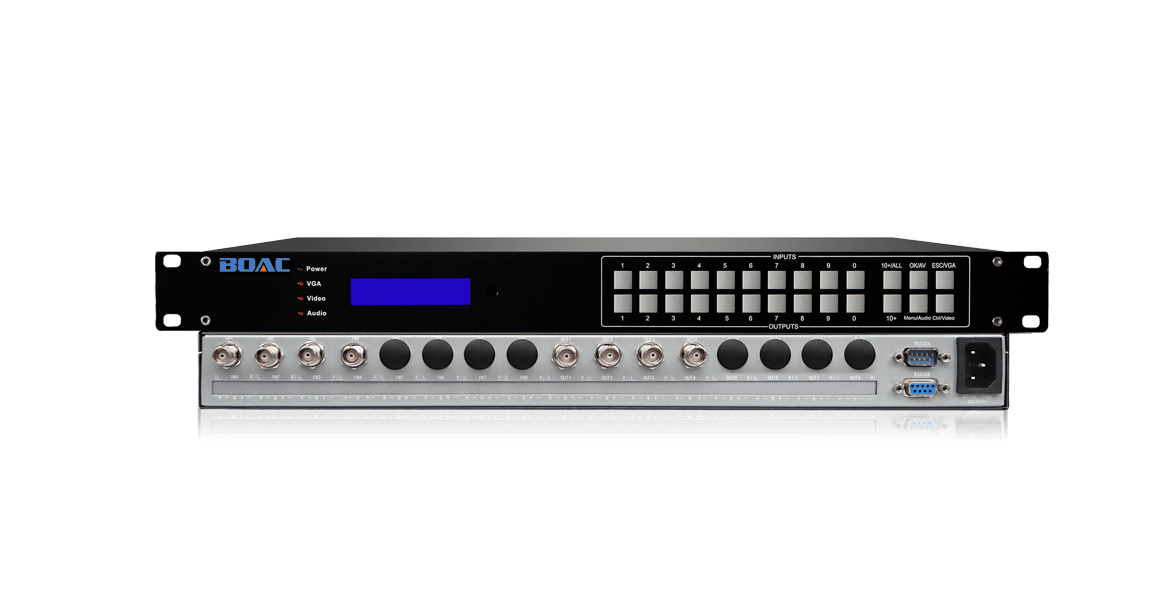

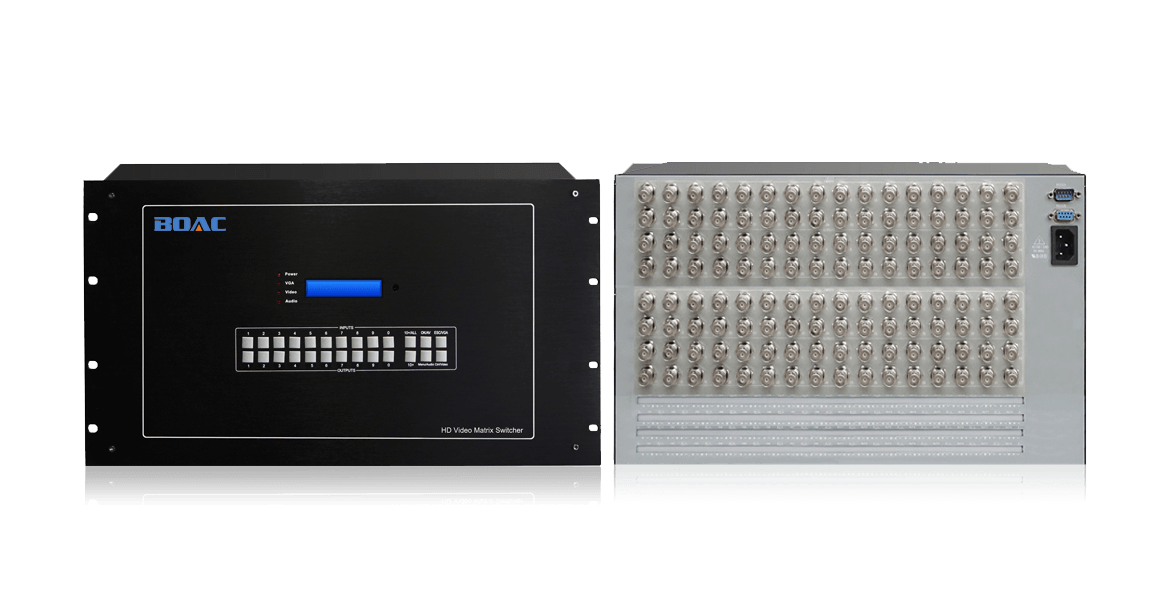

模拟视频矩阵切换器

产品简介

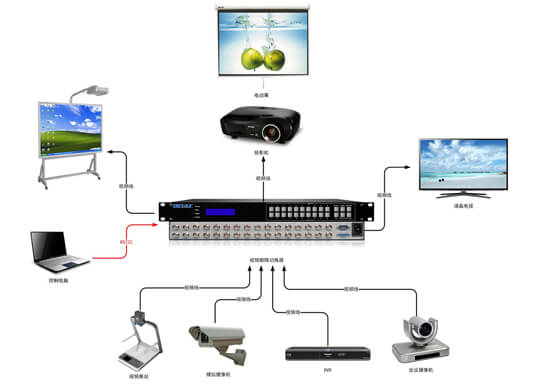

伯奥克视频矩阵切换器是伯奥克研发生产的一款高性能的应用于会议系统行业的专业视频信号切换设备，一般用于多个视频信号输入输出交叉切换，提供独立的视音频输入、输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，图像信号能高保真输出。其支持按键快速切换操作。具备RS-232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备连接应用。采用国际标准机箱设计，可安装于任何19英寸的机柜上。视频矩阵特别适用于公司会议室、博物馆、高校教室、体育酒吧和饭店、视频会议、远程学习设施、视频制作室以及许多住宅娱乐设施安装等应用。

接口: BNC/RCA
带宽：150MHz
分辨率:480i
机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

支持4/8/16/32/64/128路视频信号作为输入和输出。(64路以上需定制)

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用，由于存在外部接口的浪涌而遭到损坏的风险也在增长，所以ESD保护就显得尤为重要；

EMI机箱结构设计

机箱全部采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定；

自动轮循功能

自带轮巡功能，可根据用户需求进行轮循切换，用户可设置轮巡开关、轮巡时间与轮巡通道等参数，满足您的各种显示需求；

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；

掉电保护

所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。

产品参数

基本参数：

带宽(速率)　　　　　　　　　　　　　　　　150Mhz(-3db)满载
亮色度干扰　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大传播延时　　　　　　　　　　　　　　　5ns(±1ns)
切换速度　　　　　　　　　　　　　　　　　≤100ns

视频接口：

信号类型　　　　　　　　　　　　　　　　　复合视频信号
信号接口　　　　　　　　　　　　　　　　　BNC/RCA
最小电平　　　　　　　　　　　　　　　　　0.5Vp-p
最大电平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波损耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制类型：

控制方式　　　　　　　　　　　　　　　　　面板、遥控、软件
面板按　　　　　　　　　　　　　　　　　　触点
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率与协议波特率　　　　　　　　　　　　9600
数据位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，无奇偶校验位
串行控制口结构　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
网络控制协议　　　　　　　　　　　　　　　UDP;TCP/IP

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　标准机架式1-12U
