采用高带宽专业开关芯片
内部采用高带宽专业开关芯片，图像清晰；输入、输出端口采用了过电平及ESD的双重保护设计，增强了产品的抗过载能力；

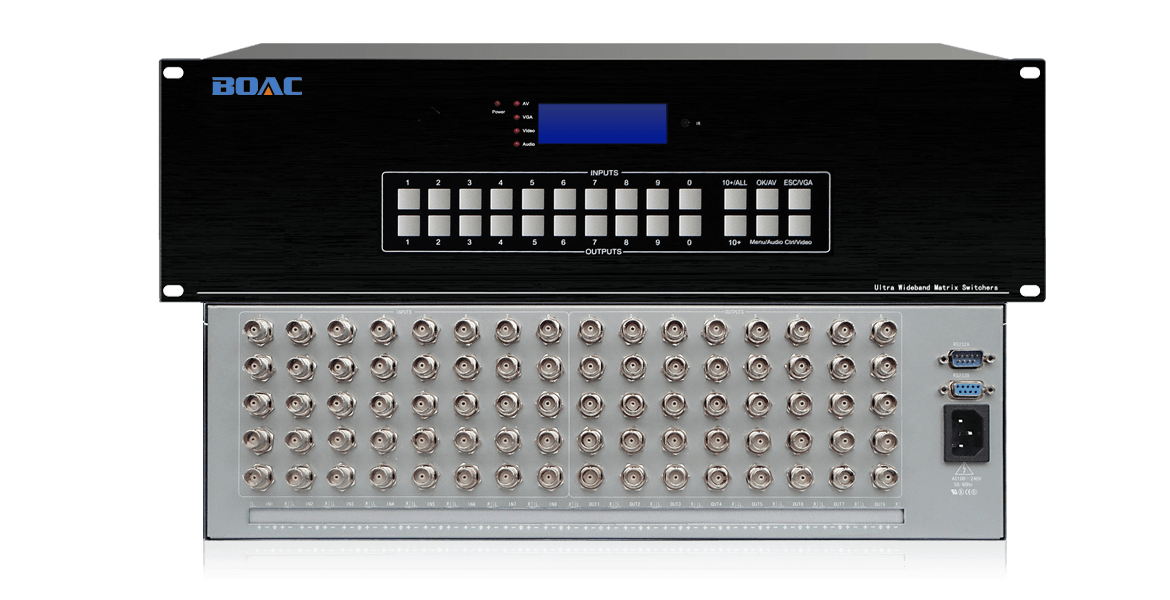

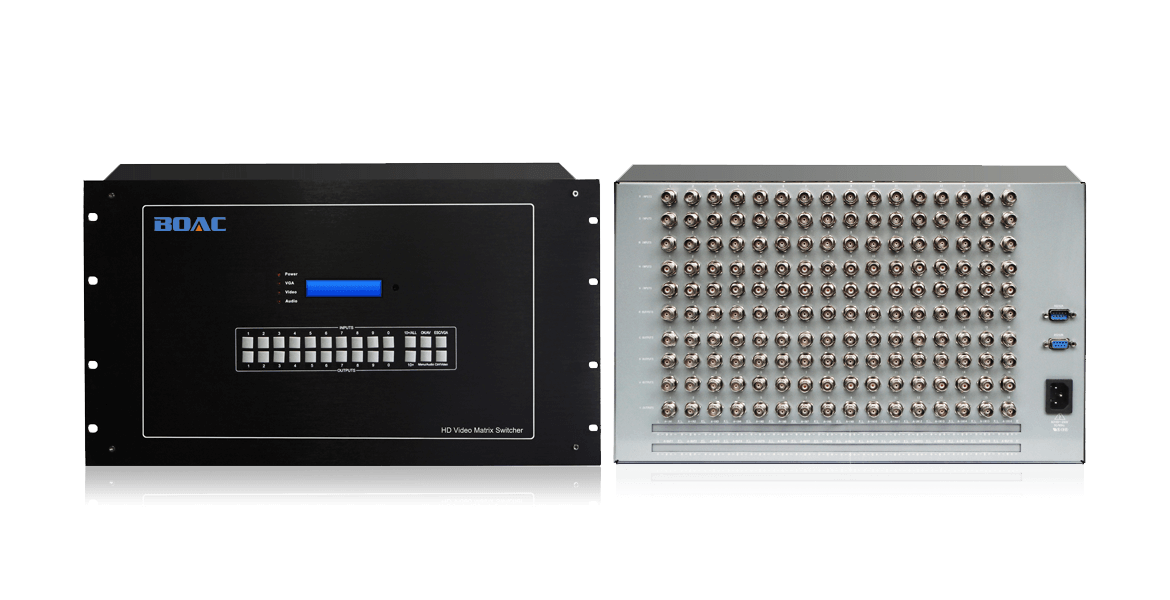

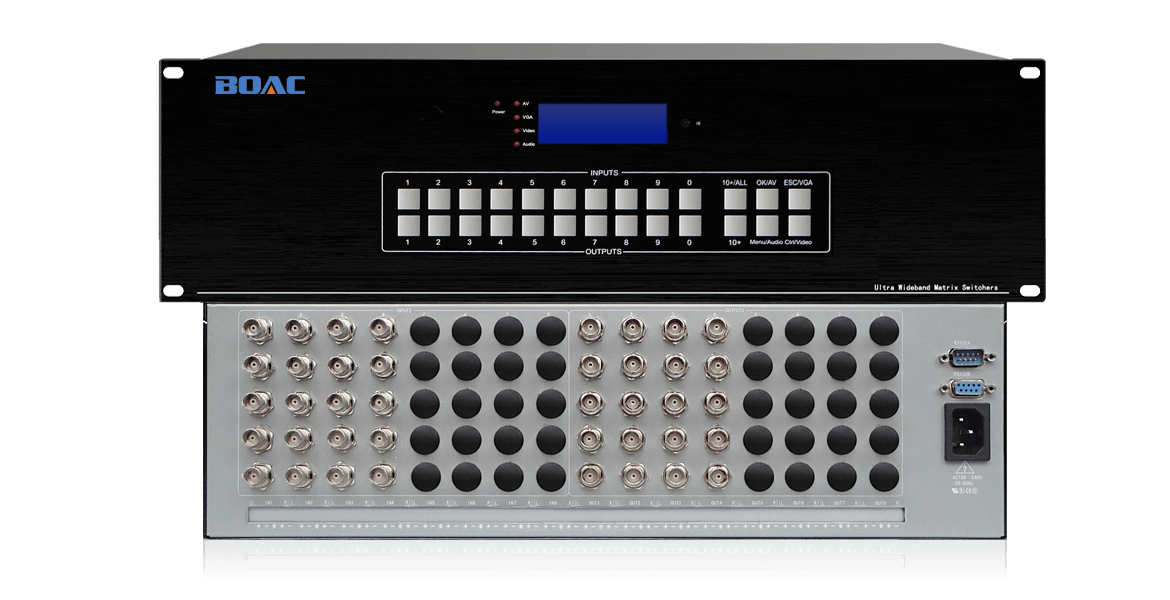

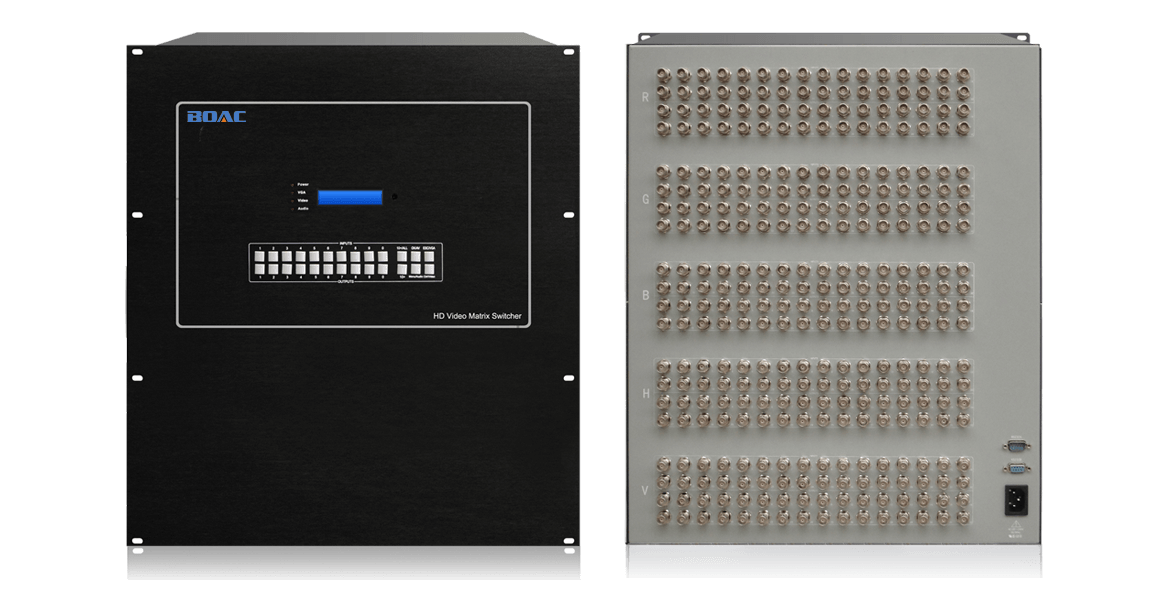

RGB矩阵切换器
产品特性
最大支持128路信号输入输出
支持4/8/16/32/64/128路RGBHV信号作为输入和输出。(32路以上需定制)
内嵌智能控制
内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；
多种管理方式
支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理，使对矩阵的控制变得随心所欲；
用户自定义方案储存与调用
提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；
掉电保护
所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
基本参数：
带宽(速率) 500Mhz(-3db)满载
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1ns)
切换速度 ≤100ns
信号接口：
信号类型 RGBHV 视频信号
信号接口 5BNC接口
最小电平 0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
音频（可选配）：
增率 0 dB
频率响应 20 Hz ~ 20 kHz
总谐波失真 0.05%
共态抑制比 >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声，非平衡
接口类型 RCA/凤凰端子 接口
输入最大电平 +19.5dBu
输入阻抗 >10KΩ
输出阻抗 >50Ω
控制类型：
控制方式 面板、遥控、软件
面板按 触点
控制接口 RS-232(DB9)
波特率与协议波特率 9600
数据位 8位
停止位 1位，无奇偶校验位
串行控制口结构 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
网络控制协议 UDP;TCP/IP
产品规格:
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 标准机架式3-12U
带宽(速率) 500Mhz(-3db)满载
亮色度干扰 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大传播延时 5ns(±1ns)
切换速度 ≤100ns
信号接口：
信号类型 RGBHV 视频信号
信号接口 5BNC接口
最小电平 0.5Vp-p
最大电平 1.0Vp-p
阻抗 75Ω
回波损耗 -30db@5MHz
音频（可选配）：
增率 0 dB
频率响应 20 Hz ~ 20 kHz
总谐波失真 0.05%
共态抑制比 >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声，非平衡
接口类型 RCA/凤凰端子 接口
输入最大电平 +19.5dBu
输入阻抗 >10KΩ
输出阻抗 >50Ω
控制类型：
控制方式 面板、遥控、软件
面板按 触点
控制接口 RS-232(DB9)
波特率与协议波特率 9600
数据位 8位
停止位 1位，无奇偶校验位
串行控制口结构 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
网络控制协议 UDP;TCP/IP
产品规格:
电 源 100VAC ~ 240VAC, 50/60 Hz
存储环境温度 -20°C ~ +60°C
工作温度 0℃-50℃
相对环境湿度 5%~ 75%
尺寸 标准机架式3-12U
