VGA矩阵切换器

产品简介

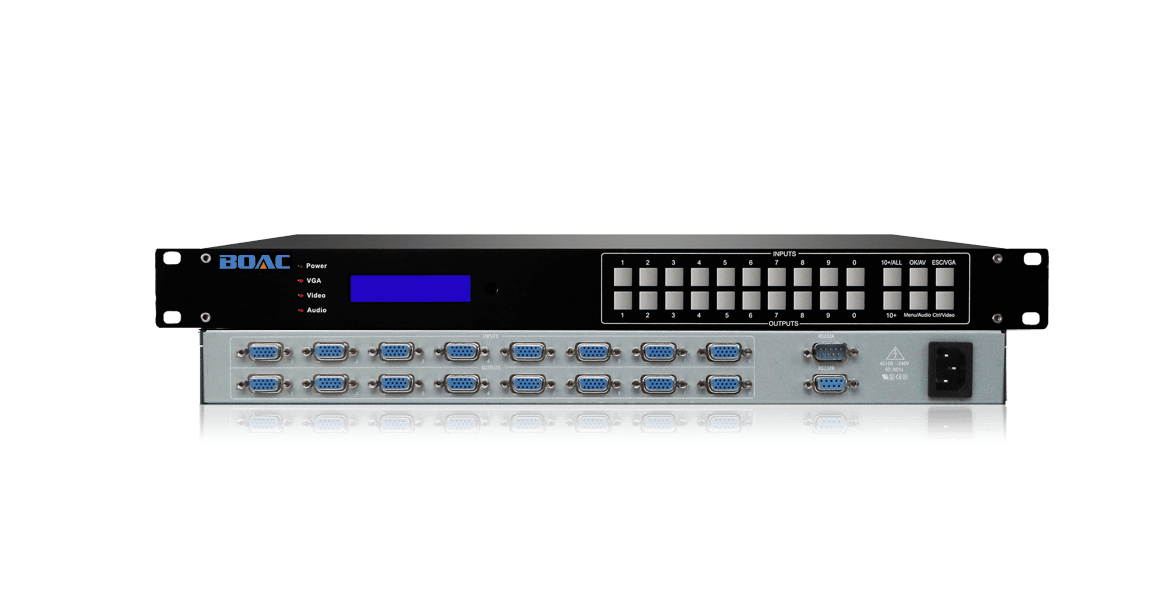

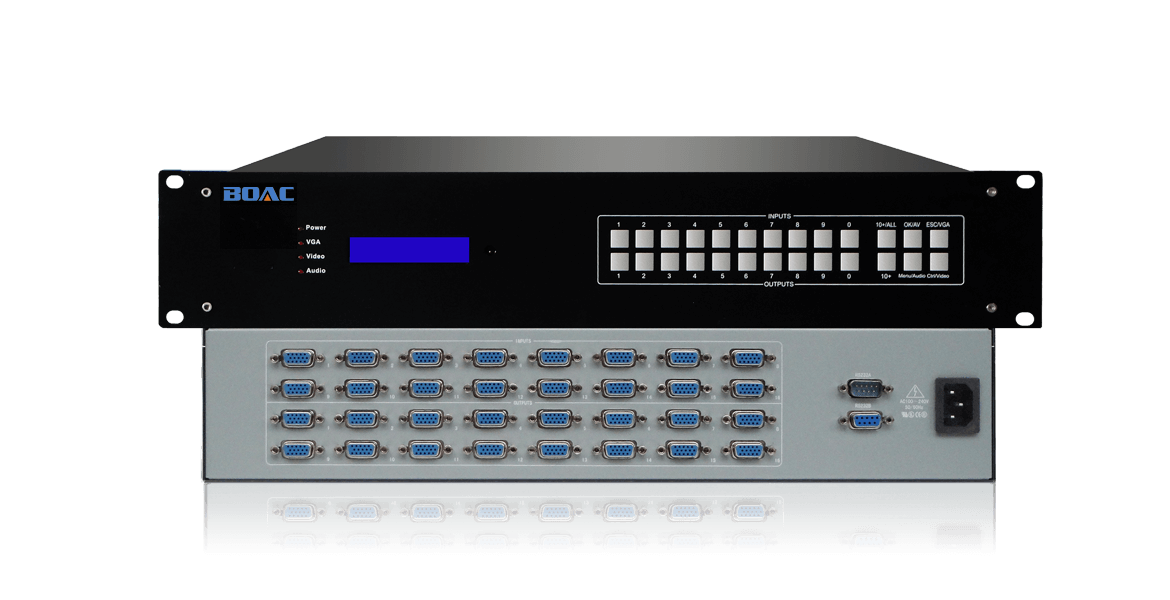

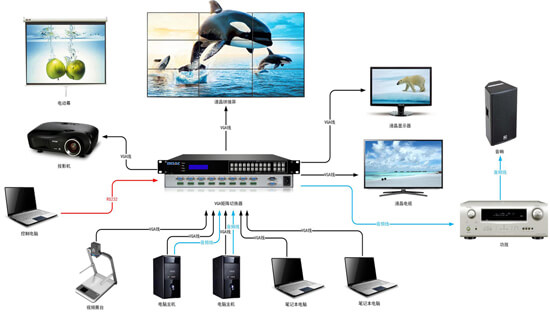

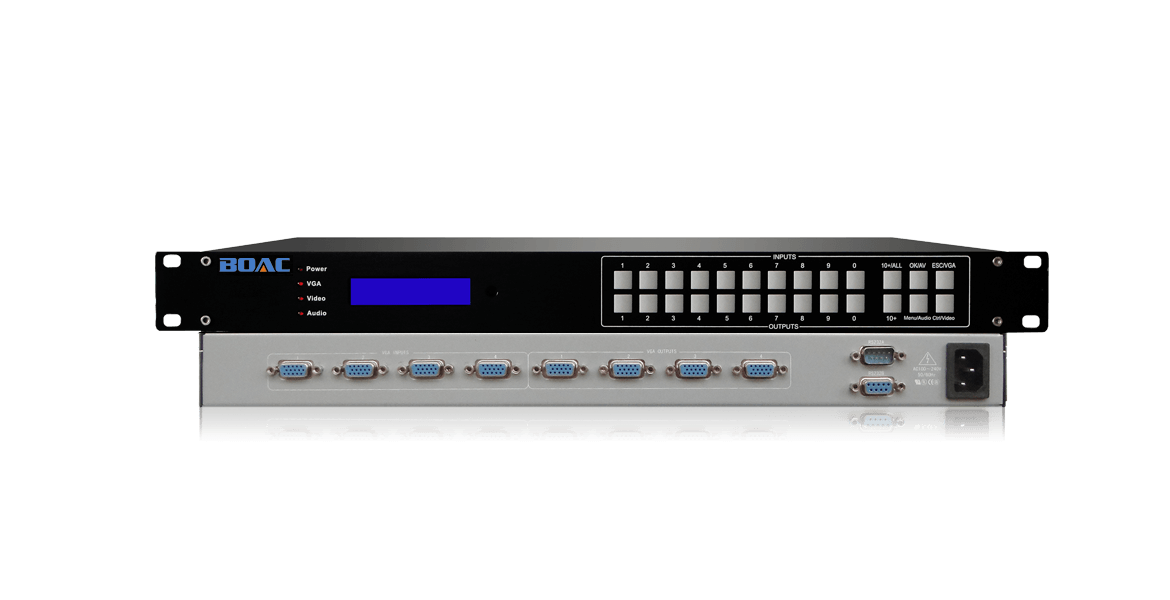

伯奥克VGA系列矩阵切换器是一款高性能的专业VGA信号切换设备,用于多个VGA信号输入输出交叉切换。可提供多路VGA信号输入、输出端子,每路信号都可以自由的进行传输,切换,信号传输衰减降至最低,图像信号能高保真输出。伯奥克VGA矩阵支持从4x4至32x32不等的输入/输出尺寸,提供宽带切换功能,通过15针HD插座实现各类计算机视频的便捷连接。所有型号都支持通过螺丝锁定器输出平衡或非平衡立体声音频。使用预端接电缆组件可以省却压接操作,使安装过程更为快速便捷。

  • 接口: VGA(15HDF)
  • 带宽:400MHz
  • 分辨率:1080p
  • 机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

支持4/8/16/32/64/128路VGA信号作为输入和输出。(32路以上需定制)

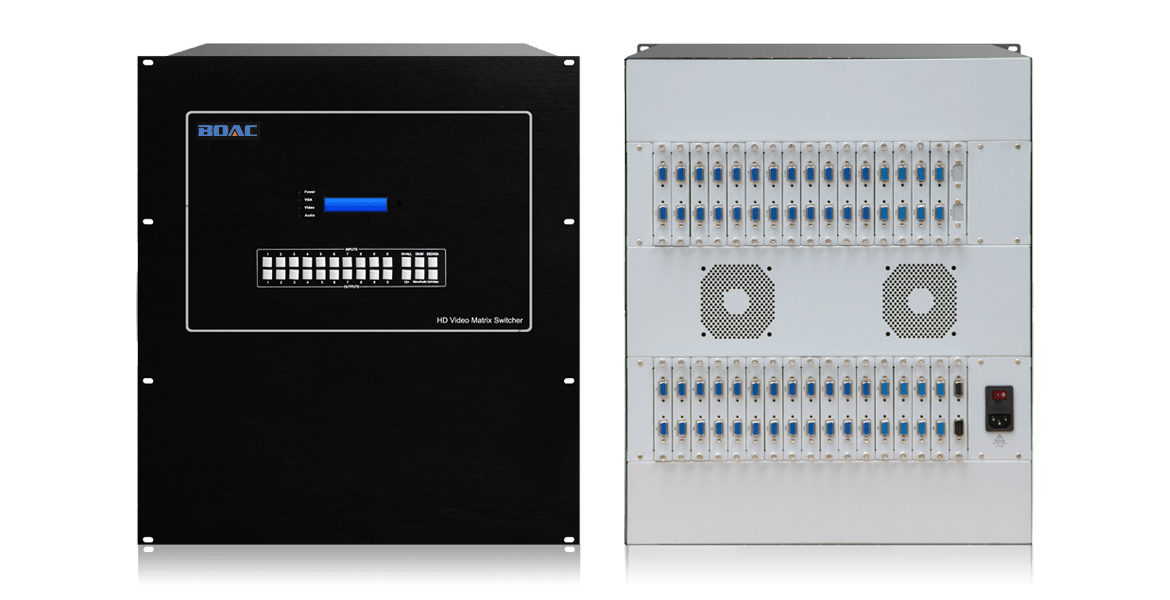

模块化的结构设计(仅限32路)

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便;

专业的操作软件

专为伯奥克矩阵量身定做的操作软件,兼容所有伯奥克矩阵产品,控制方式简单方便,用较少的精力实现较大的功能;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

基本参数:

带宽(速率)                400Mhz(-3db)满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 VGA-UXGA 视频信号
信号接口                 VGA15HDF 接口
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

音频(可选配):

增率                   0 dB
频率响应                 20 Hz ~ 20 kHz
总谐波失真                0.05%
共态抑制比                >75dB @: 20 Hz ~ 20 kHz
信号类型                 立体声,非平衡
接口类型                 RCA/凤凰端子 接口
输入最大电平               +19.5dBu
输入阻抗                 >10KΩ
输出阻抗                 >50Ω

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式1-12U
