交警应急指挥室方案

一、工程基本情况简述


交警应急指会议室(以下简称会议室),系统集视频数据、音频数据,为会议室信息系统的常规会议、常规工作提供一体化工作平台。,并提供丰富的扩展接口,系统制定合理工作预案模式、预案,实现人性化的操作,简单高效,"一键开关"系统。

二、系统功能要求


会议室目前会议室设备简陋,操作不方便,难以保证日常会议的正常进行,为保证正常工作的开展特提出建设方案,会议室占地面积约12M(L)*8M(W),会议室已经建设好椭圆形会议桌7.6M(L)*2.2M(W),一套扩声系统。

为紧密结合用户需求,实现了日常政务会议、音频会议等。展示和发挥会议室实现最大的功能,对显示系统、扩声系统、网络系统、会议系统进行如下建设:

三、系统设计目标


根据甲方需求,为达到即简洁又方便,并保证多功能、高品质会议质量目的:会议系统是以现代图像技术、计算机技术及通讯技术于一体的集成,它主要采用高亮度和高清晰度的大屏幕投影设备、多媒体系统、各类专业化的视频设备、高音质的音响系统、全自动的中央控制系统、监控显示等系统,经网络连接,模块化地将它们集成为一体,构成多种设备声像合一的效果,满足现代化会议室各种智能化要求。

四、设计原则


主动立体投影设备、主动立体融合设备、射频同步发射设备、主动立体眼镜设备、吊架、线缆辅材等设备组成。会议室内系统建设是一个综合的、复杂的、多功能的技术系统建设,主要由显示系统、音响扩声系统、智能化中控系统、会议跟踪系统、数字会议发言/讨论系统、综合布线系统等几个子系统有机的组合起来,并保留各种途径与其它系统的接口,扩充系统功能。综合布线系统是其余几个系统的有力支撑。是一项体系复杂、集成难度高的系统工程,因此系统建设和设计遵循了如下原则:

实用性原则

系统的性能指标应能够满足网络内各项业务对处理能力的要求。整个系统的性能应当是可靠的,便于管理的。能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式,所采用的设备应当是易于管理维护。

先进性原则

设计立足先进技术,采用的先进的系统结构、开放的体系结构以适应大量数据传输以及多媒体信息的传输。使整个系统在国内三到五年内保持较高的水平,并具有长足的发展能力,以适应未来网络技术的发展。,和系统使用当中的科学性。

可靠性原则

整个网络方案选用高可靠性的网络设备,并在设计上采用备份冗余式的设计,保证了网络的可靠性。要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

安全性原则

在系统设计中、既考虑资源的充分共享、更要注意信息的保护和隔离,即系统的安全性和保密性。

高效性原则

在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。

五、 集控中心工程建设需求分析


5.1 显示系统(由LCD控制台和投影机共同组合完成)

显示系统:会议室内的显示系统有LCD控制台上安装的19寸8台LCD液晶显示器和会议室内所带的投影组合完成。

LCD控制台(既液晶升降器),需要使用显示屏时,隐藏在会议桌内部的升降机把显示屏从会议下面升到桌子表面;当不使用显示屏时,升降机自动下降,显示屏隐藏在会议桌内部,防盗、防尘;是一种专门用于台式电脑显示器的放置,以调整办公姿势的电脑升降台座。不用将众多显示器堆放在办公桌上,也不用担心显示器被盗或损坏,同时还保证桌面整洁美观,节省空间。只需在现有办公桌面上开一个孔放置一个升降台座,将显示器用螺丝锁定在升降孔的支架板上,用遥控就可实现自动升降。 当需要用时隐藏在电脑桌内的升降机把显示屏从会议桌下面自动升到桌面并仰成一成角度(产品也可以手动调节仰角度):当不使用时显示屏可自动下降隐藏于电脑桌内部,并自动关门使桌面保存平整,且液晶屏自动断开电源,从而实现会议高效、桌面美观、节省空间的目的,使用起来非常方便。具有防盗、防尘保持桌面平整,美化桌面等功能;DLP相对于其他两种拼接的优点在于其拼缝小,操作维护简单。

5.2 信号管理系统

信号管理系统:会议室内的显示系统由投影机和LCD控制台组合完成共计9显示单元,保证信号的多样化,此次配置BOC-0416AVGA带音频的VGA矩阵切换器一台完成信号的分配与调度。

矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备,如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意到同一个或多个显示器上。 矩阵切换器是一类切换多路信号的输出的设备。

5.3 扩声系统

根据展示中心的定位,其对扩声方面的需求是以语言扩声为主,兼顾音乐还原,因此我们建议采用以下标准进行扩声系统设计:《厅堂扩声系统设计规范》GB50371-2006,多功能类 扩声系统声学特性指标一级标准。

发言扩声系统的建设目标

声场的均匀度和清晰度:解决声场均匀度和清晰度问题,实际就是做好扬声器的选型与安装,如何在既定的建声条件下选择适合的音箱和安装的位置成了解决这一问题的关键。 在会议指挥使用模式时,首先要考虑的是语言的清晰度。所以,如何解决语言清晰度问题是整个扩声系统设计的关键!

因此在系统设计方面我们将解决语言清晰度和可懂度作为语言扩声的首要原则。整个系统追求频域宽、频响特性平直、失真小、有足够的传声增益,声场分布均匀。

6.4 信号控制系统

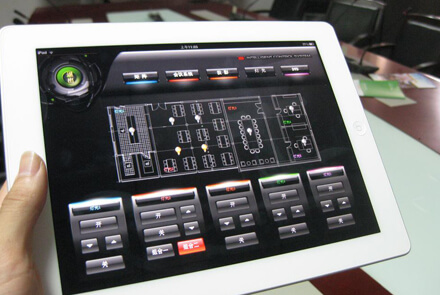

信号控制系统是对集控中心声光电设备的控制与操作,通过编程可以将矩阵的输入视频源和输出设备以图标和中文注释相结合的形式显示在无线触摸屏上,所有操控只需轻轻一点,即可完成。简化了操作人员的程序步骤。

集控中心配置一套BOC-MT3000S会议室中控系统,通过RF433MHz,使用无线触摸屏和电脑实现对受控设备的控制。

受控设备包括显示设备、视频切换设备、图像控制设备、音频处理设备等,可通过触摸屏或控制面板进行操作,满足会议、报告、培训、展示等综合应用,并可根据不同的应用场景,通过无线触摸屏调用相应的显示模式。

6.5 手拉手会议系统

传统的会议系统,一般采用有线式话筒或者无线式话筒,配以专业的会议功放和会议音箱即可完成会议括声任务。当有多人需要同时发言时,往往把话筒进行传递。

在电路结构上,传统的会议系统的话筒是放射状连接,即话筒线从调音台开始,有几只话筒就放几根话筒线接到末端的话筒上。放射状结构在实际使用时,由于每只话筒一根线连接与调音台,所以围绕调音台出来的线又多又杂,平时容易拉扯、缠绕、打结,不易管理;出现故障后检修也相对麻烦。传统会议系统的好处是一路话筒出现故障,不影响其它话筒使用。

拉手会议系统:它采用话筒首尾串联连接的方式,即第一只话筒接到会议主机后,从第一只话筒引出一根线接上第二只话筒,然后从第二只话筒引出一根线接到第三只话筒,依次串联几十个,因此得名手拉手会议系统;所有话筒采用幻象电源供电。手拉手会议系统的功放与音箱部分和传统的会议系统相同,所不同的是会议话筒和会议主机部分。手拉手会议系统由会议主机(也称中央处理器)、主席单元、代表单元、分支连接线组成。手拉手会议系统的优点:采用串接连接,接线简单,有互控功能。

六、系统主要设备介绍

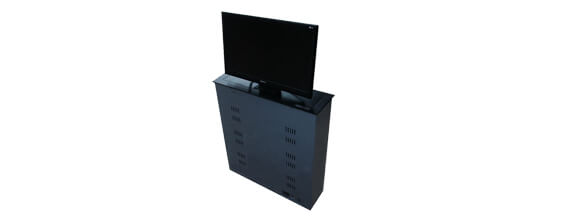

6.1 BOC-UD19B 19寸液晶升降器

19寸液晶升降器

BOC-UD19B 伯奥克19寸液晶升降器用于高级多媒体会议系统,监控系统,军事指挥中心,教育多媒体中心,高级办公系统,办公家具等 ,有着安装方便,链接简单,操作便利等特点。

产品特性

●采用英国名牌SYKES插齿机生产的精密齿条,升降快速平稳。
●选用SYNC静音电机,经过CE认证;稳定性强.抗震性好.无噪音。
●配备全英文标识的控制按键,上升键UP,下降键DOWN,暂停键STOP,前仰角REVERSE,后仰角SHUN。
●单机使用和通过中控实现集合控制,支持无线网络控制RS232,RS485。
●配备多功能遥控器,可以任意分组,任意组合升降, 控制方式多样化,操作简单方便。一部到位的设计,一键控天下的感觉,让你用的放心,省心。
●可配套中央控制系统使用,让操作更加智能化。

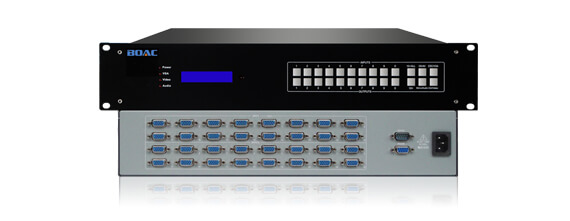

6.2 BOC-0416AVGA VGA矩阵切换器

VGA矩阵切换器

BOC-0416AVGA VGA矩阵是研发生产的一款4通道输入输出VGA信号高清矩阵产品,可连接4个不同的VGA信号及立体声输入源, 16个不同的VGA接收显示设备及音频输出。VGA系列矩阵切换器采用性能极高的专业矩阵处理芯片,输出更加稳定,图像清晰无重影。信号频宽达650MHz,带有断电现场保护,LCD液晶显示,内嵌智能控制及管理软件,提供RS232通讯接口,可以与PC,遥控系统或各种远端控制设备配合使用。广泛应用于广播电视工程,多媒体会议厅,大屏幕显示工程,电视教学,指挥控制中心等场合。

产品特性:

●支持音视频同步、异步切换;
●实现自动增益技术, 带有断电现场保护功能;
●自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;
●提供最多32组用户自定义的输出通道配置方案,并可对方案进行储存与调用;
●支持多个通道的信号定时切换;
●可以通过矩阵控制服务器IP地址对矩阵进行远程控制;
●支持面板控制、遥控控制、串口多种控制方式;
●支持面板按键、遥控器按键锁定功能,有效防止误操作和触发;
●支持恢复设备出厂设置,清除一切有效或无效的操作;
●前面板LCD通道状态显示、功能菜单显示;
●LCD具有屏幕保护功能,定时屏保;
●蜂鸣器开关设置,可设置蜂鸣器的打开与关闭;
●安装快捷,操作简单。

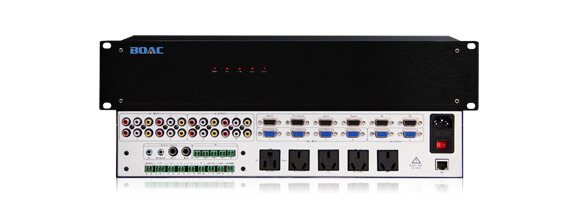

6.3 BOC-MT3000S 中控系统

中控系统

BOC-M3000S是一个全新驱动控制技术,它对一个复杂的控制应用来说也是经济的解决方案,应用于智能家居、高档豪华酒店、高档写字楼、各企事业单位等;其心脏是基于新的工业级120M时脉冲处理器,内置128MB记忆体,内置程式存储,提供硬体软体相结合、远程升级、时间表计划;采用的双总线系统,可对带RS232/485/422/IR/IO/AC的设备进行管理和设置,与它的高速输入/输出总线结构配合,提供高速运行处理的能力;由于它的高速度,大记忆体和革命性的双总线结构,设计可靠,它是整个音频/视频行业先进的解决方案之一。

产品特性:

●5路独立可编程红外发射接口,可远程控制多台红外遥控设备;
●4路I/O接口,可实现触发系统开关、远程计算机开关控制、连接门磁开关或锁控面板同时支持设备防盗报警功能;
●1路防盗报警输出接口;
●2路6.3mm话筒输入带卡拉OK混响功能;
●5路RS-232控制接口,独立可编程,可分控多台投影机或第三方通讯设备,如:信号切换器、电源控制器、调光器、读卡器等;
●1路RS-485接口;
●2路DC12V电源接口,可接电控锁或其它DC12V供电的设备;
●4x2视频矩阵切换,带远程选送及监视,视频频宽100MHz;
●6x2音频矩阵切换;
●3x2 VGA接口带400MHz长线驱动器,支持数字电视或数字影碟、数字实物展台;
●2路专业数码音量、音色控制模块,可进度拖拉控制,更加直观;
●5路强电电源控制,包含投影机、电动屏幕、功放、计算机、扩展设备电源;
●控制界面全面支持Windows9x/2000/XP/NT/windows 7/windows 8操作系统;
●多种投影机RS-232控制代码;
●内嵌式红外学习功能,无须配置专业学习器,使用更简单,存储更可靠;
●内置投影机灯泡检测延时电路,实现电动屏幕连动和完全保护投影机;
●一键式联动控制管理功能;
●可选配网络控制模块或扩展网络视频服务器功能,实现远程集中排程控制。

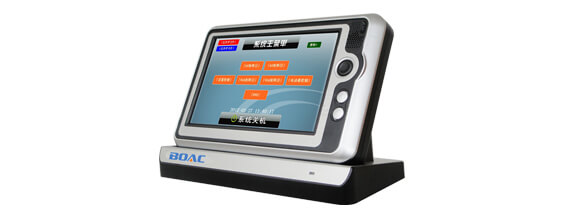

6.4 BOC-7000CMP 7寸彩色触摸屏

7寸彩色触摸屏

伯奥克中控系统搭载的彩色7寸触摸屏既是用户手持操作终端,自带WINCE操作系统,用户仅需拿着7寸触摸屏对会议室内的设备即可操作。

硬件特性

●采用真彩TFT、颜色值rgb;
●Led背光、亮度可调;
●高分辨率宽视角 16:9 800X480 7寸TFT LCD显示屏;
●80米超远控制距离无线传输(空旷地方),可扩充网络、wifi功能;
●32位ARM9处理器;
●SRAM:64M,可扩充; FLASH:64M 闪存,可扩充;
●连续工作时间:8小时,可扩充;
●待机时间:240小时,可扩充;
●通讯频率:双向433MHz;
●控制识别:频段和ID地址0000~FFFF,软件设置;
●外接适配器:30W DC9V/30A;
●输入电源:100V~240V 50/60Hz;
●充电时间: 4.5小时(Max);
●RS323/USB工程下载;

软件特性

●支持繁体简体中文、英文显示功能;
●支持系统日历设置,坐标校正,亮度调整,睡眠时间设置,事件声音选择,电量、信号显示;
●支持在线更新底层程序,方便客户定制功能;
●支持对象、面板、按钮、任务计划、图像、多页面、控制中心、定时器、时间、进度条、文本、组合框、动画等控件;
●可扩充mp4、flash、网页、可视对讲等功能;

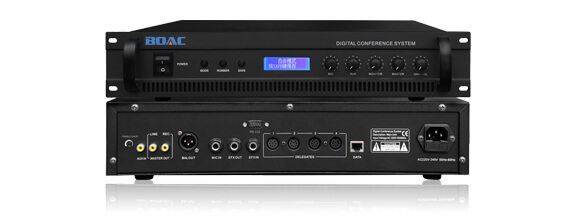

6.5 BOC-800MT 会议主机

会议主机

BOC-800MT系统功能全面,能依据使用者不同的要求,采用不同的操作模式,来管理会议讨论。可以与同声传译、有线/无线语言分配系统结合使用。

BOC-800MT系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式:电脑控制模式和主机控制模式。本主控机功率为400W,单台主机可带60套代表/主席 单元,单台主机加扩展的通信能力最多可达到240台。

产品特性

●主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送(八芯);
●可独立运作或是外接电脑结合软体同步联动操作,实现多种会务管理功能(会议模式或操作:指定发言、自由发言、申请发言及先进先出发言等),可实现表决、影像定位跟踪之功能;
●单机可实现下列几个会议功能:开放式会议、限制发言、先进先出、表决、影像定位跟踪;
●系统具有较好音质声音通道效果;
●具三种会务管理模式: a> 开放模式(Free) b>n先进先出(FIFO) c> 限制发言(LIMIT);
●可选择同时发言之麦克风数1-9支(含)或全开放式发言;
●内建视讯介面,可实现发言者定位跟踪之功能;
●内建表决/选举介面,可实现表决/选举/评议功能;
●面板具有LCD液晶显示,122x32点阵显示会议模式。面板上具有功能键、旋钮供系统设定及调节之用;
●具一组音频讯号输入端子,可外接CD播放机等音源输入设备;
●具一组MIC输入端子,可外接手握简报MIC及无线MIC等信号;
●具3组音频讯号输出端子,可外接录音或音响设备;
●频率响应:40HZ~16KHZ;总谐波失真:小于0.1%;
●内建1.5W监听喇叭,并具音量调节;
●消耗功耗:400W;
●采用220V-240V~ 50Hz-60Hz交流供电;
●可安裝于19英寸的标准机柜中。

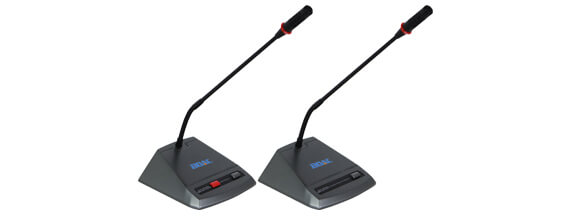

6.6 BOC-800MTD 会议话筒

会议话筒

BOC-800MTBDZ具有评议功能(脱离电脑可以由ID编码为001的主席单元控制实现表决功能). 设备具有160*32的LCD显示屏,对比度可以自调,具多种语言菜单自由选择,(中文简体、中文繁体、英文)。

产品特性

●采用台面可移动式设计;
●采用全新数控化设计;
●单元由系统主机供电。输入电压为DC24V,属于安全范围;
●单元具有8P-DIN插座用于系统"T"型连接;
●可绕式电容麦克风,并配可更换式防风罩;
●话筒杆具有加长型可供选择;
●麦克风网头具有环形红色光环,可显示麦克风发言状态;
