法院集控中心建设方案

一、现场情况描述


中级人民法院中心(以下简称集控中心),系统集视频数据、音频数据、媒体图像数据、内外网数据为一体,为本级法院信息系统的调配指挥、观摩指导等工作提供一体化工作平台。同时系统可接入法院目前已建业务系统,并提供丰富的扩展接口,系统制定合理工作预案模式、预案,实现人性化的操作,简单高效,"一键开关"系统。

二、系统功能要求


紧密结合用户需求,实现了远程视频监控及数字庭审、视频会议、视频监控以及数据会议、车载单兵环境数据采集等多种业务综合调度功能。

1、展示法院系统性各类视频应用系统图像、视频、声音等。

●配合本法院及全省已建成的数字法庭系统,实现法院对重要案件审理过程的图像发布和直播、存储及点播,对案件审理结果进行监督、指导和评估,提供观摩及远程提讯应用控制,构建河南省法院系统的全面数字庭审监控、调度和监督机制;
●通过对本院重要部位监控和各法院重要监控信息的汇集和重点显示,维护法院的正常工作环境,维护司法审判的法庭秩序,维护社会的稳定;
●实现了远程视频监控及数字庭审、视频会议、视频监控以及数据会议、车载单兵环境数据采集等多种业务综合调度功能。

2、对司法审判信息化系统进行统一的网络管理、安全管理、业务系统统一管理,确保司法审判信息系统的工作稳定可靠。同时对法院的对外网站公共宣传系统进行实时的维护和信息发布,为开展庭审公网直播等司法便民公开措施提供管控平台。

●院机关及法院系统性各类软件应用系统操作展示。如:文书上网、内外信息公布平台、审判流程管理系统、执行查询系统、执行管理系统等;
●案件信息获取和展现功能。

3、具备视频会议室功能,实现执行指挥、应急指挥中心应用。

4、具备操作席位,可供平时院机关系统开发人员、维护人员使用,操作。

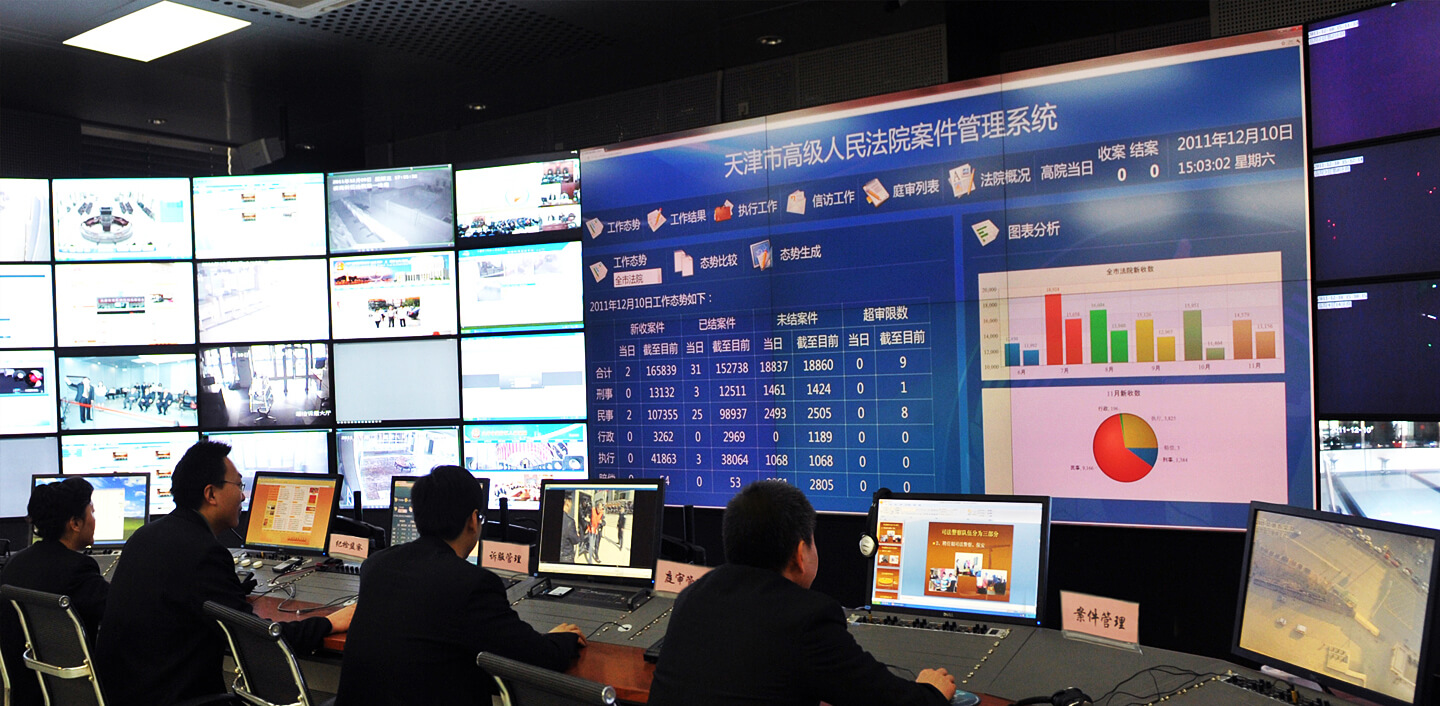

法院集控中心效果图

三、系统设计目标


●实用性:布线系统能在现在和将来适应技术的发展,能实现数据和语音通信。
●灵活性:布线系统能满足灵活通用的要求。任何一个信息插口,均能连接不 同的设备,如计算机,终端,传真机,和电话。并可连接不同类型的局域网。(如:TOKEN RING网,ETHERNET网等)。也可连接计算机终端设备实现异步通信。所有这些不同类型的连接方法均可通过在管理子系统中更改跳线来方便地实现。
●模块化:布线系统中,除固定于建筑物中的线缆外,其余所有接插件均是模 块化的标准件。
●扩充性:布线系统是要能扩充的,以便将来要扩展时,可以方便地将设备扩 充进去。
●可靠性:该布线系统具有5~10年的使用寿命。
●标准化:该布线系统的设计采用的是成熟的国际、国内标准、规范或工业标准等。

四、系统设计原则


为了实现上述的设计目标,我们在进行该方案集控系统设计时必须遵循如下设计原则:

●先进性:布线系统的设计目标决定了系统必须采用主流的技术、方 法和设备,既要反映当今水平,又具有发展潜力,同时集控系统又是要在规定的时间内投入使用的一项实际工程,因此涉及的技术和器材必须是成熟的。
●开放性:集控系统要具有开放性和灵活性,一方面布线系统要能适应不同用 途要求(如话音、数据和图象的传输),同时又要能够兼容不同厂家的设备。
●扩充性:布线系统应具有5~10年的使用寿命。信息技术的发展非常之迅速, 因此在设计集控系统时,应考虑具有充分的扩展能力。
●可靠性:集控系统是信息传递的通道。要保证信息可靠的传递, 必须要有可靠的布线系统。
●标准化:为便于设计、维护和有生命力,集控系统的设计必须采用成熟的国际、国内标准、规范或工业标准等。
●可比性:在满足用户的需求前提下,提供与同类产品相同功能、质量及服务, 做到高性能价格比。

五、集控中心工程建设需求分析


5.1 大屏幕显示系统


大屏幕显示系统

目前大屏拼接使用的显示单元主要有DLP 背投、PDP等离子显示器、LCD液晶显示器三种。

DLP 是Digital Lighting Progress的缩写。它的意思为数字光处理,也就是说这种技术要先把影像讯号经过数字处理,然后再把光投影出来。它是基于德仪公司开发的数字微反射镜器件 —DMD 来完成显示数字可视信息的最终环节,而 DMD 则是 Digital Micromirror Device 的缩写,字面意思为数字微镜元件,这是指在 DLP 技术系统中的核心 —— 光学引擎心脏采用的数字微镜晶片,它是在 CMOS 的标准半导体制程上,加上一个可以调变反射面的旋转机构形成的器件。

说得更具体些,就是 DLP 投影技术是应用了数字微镜晶片(DMD)来做主要关键元件以实现数字光学处理过程。其原理是将光源藉由一个积分器(Integrator),将光均匀化,通过一个有色彩三原色的色环(Color Wheel),将光分成R、G、B三色,再将色彩由透镜成像在 DMD 上。以同步讯号的方法,把数字旋转镜片的电讯号,将连续光转为灰阶,配合R、G、B三种颜色而将色彩表现出来,最后在经过镜头投影成像。

DLP相对于其他两种拼接的优点在于其拼缝小,操作维护简单。但是其缺点也是显而易见的:譬如体积与重量过大,各项关键技术指标均远不及液晶和等离子,其最大的缺陷就是运行成本高:且长时间不间断工作更会加快DLP背投灯泡老化速度,背投灯泡只有几千小时寿命,如果一天二十四小时运行,几个月便需要更换背投灯泡,给用户带来不小的运营开支。

46寸液晶拼接屏方案系列是专门为国防,军事,航空航天,电力,水利,交通,及各大型指挥控制中心等高端用户而研发的专业化终端显示设备。

LCD液晶拼接目前以韩国三星的DID为代表,虽然拼接市场上还有SHARP、LG、SAMPLEX等品牌,但是DID以其优良的性价比在LCD平板拼接技术中一枝独秀,其厚度薄、重量轻、低能耗、长寿命、无辐射等优点,而且其画面细腻、分辨率高,各项关键性能指标的优秀表现,已使它成为发展主流,前景看好。

作为拼接显示终端,LCD尽管有上述优点,但是作为拼接显示单元,其缺点也是致命的:那就是目前其拼缝教大,三星的DID拼接单元综合拼缝达到22MM,在这三种拼接显示单元中最大,令许多用户不得不忍痛舍弃。 随着用户需求的不断提高,画面更加清晰细腻,拼接缝隙更加小的拼接技术已经成为广大用户的共同追求。

46寸液晶拼接屏方案系列液晶拼墙以FPGA阵列为硬件基础,采用并行高速图形处理技术,实现了多路高速视频信号的统一处理,采用多通道拼接控制器,每个显示单元多画面调整单独运算管理,解决了高清信号输入数量受到限制的问题。它将目前卓越的DID高清晰度,高亮度与高色域的液晶显示技术,多通道硬件拼接技术,多屏图像处理技术,信号切换技术等激为一体,形成一个拥有高亮度,高清晰度,低功耗,高寿命,先进的液晶监视器屏幕墙显示系统。

寿命长,维护成本低。液晶是使用寿命较长的显示设备,其本身寿命非常长,即使是寿命较短的背光源部分,也高达50000个小时以上,而且即使使用了超过这样长的时间,也只会对其亮度造成影响,只需更换背光灯管,便可恢复原来亮丽的色彩。这与背投是有本质的区别的,液晶背光源寿命是背投灯泡的十倍,其优劣不言而明。

可视角度大。对于早期的液晶产品而言,可视角度曾经是制约液晶的一个大问题,但随着液晶技术的不断进步,目前已经完全解决了这个问题。液晶监视器屏幕墙采用的DID液晶屏,其可视角达到双178度以上,已经达到了绝对视角的效果。

分辨率高、画面亮丽。液晶的点距比等离子小得多,物理分辨率都可以轻易达到和超过高清标准,液晶的亮度和对比度都很高,色彩鲜艳亮丽,纯平面显示完全无曲率,图像稳定不闪烁。

超薄轻巧。液晶具有厚度薄,重量轻的特点,可以方便地拼接和安装。40寸专用液晶屏,重量只有12.5KG,厚度不到10公分,这是其它显示器件所不能比拟的。

功耗小,发热量低。液晶显示设备,小功率,低发热一向为人们所称道。小尺寸液晶屏功率不大于35W,40寸以上液晶屏,其功率也只有150W左右,大约只有等离子的三分之一至四分之一。

无故障时间长,维护成本低。液晶是目前稳定可靠的显示设备,由于发热量很小,器件很稳定,不会因为元器件温升过高损坏而造成故障。

创新、先进性、实用、使用领域广泛

46寸超窄边液晶监视器屏,只有6.7mm拼缝,目前5.3mm液晶拼缝也已经问世,这是目前先进的液晶监视器屏。

当然,由于目前液晶产品的背光源发光体仍采用阴极真空管(CCFL),其灯管两端的灯丝及管座限制了液晶板的尺寸,目前拼屏所用的DID液晶屏的边框仍有4mm-10mm的宽度,因此拼接缝稍大是液晶监视器屏幕墙唯一的缺点,但随着LED背光源技术的投入,这一缺陷将会得到明显的改善。

LED拼接屏具备亮度高,拼缝小,亮度高,色彩均匀等优势,因其优势,集控系统中即采用LED作为大屏幕显示,46〃LED屏的显示尺寸是:1025.653 (W)×579.844 (H)×100,集控系统中层高为2.7M,宽6.8米,左右需要留有空隙维护,因此采用3行5列共计15块大屏幕组成显示系统。

5.2 多屏拼接处理器


多屏拼接处理器

硬件拼接处理器具备跨屏、漫游、叠加、开窗、启动时间短,因LED拼接屏不具备上述特点,因此本系统中配置15进15出DVI拼接处理器搭配15块LED拼接屏公共组合完成我们的大屏幕显示系统,具备单屏全屏显示、单屏显示,叠加,画中画等功能。

多屏拼接器是一款纯硬件专业化的图像处理设备,能够将大量的高清视频显示在大屏幕阵列上面,实现多屏幕拼接的功能。这是专为高清拼接显示场合设计,为指挥中心、视频会议、多媒体中心等场所的应用提供了一套理想的图像拼接处理解决方案。

多屏拼接控制器把多路(不同的类型)输入信号,分别输出给多个显示器,使之可以任意切换任意输入信号至拼接显示器墙中的任意位置进行画面漫游、叠加、任意缩放的显示(用任意从拼控接入的信号)。

高清晰度背景图片显示

BOC-CR0206DVI拼接图像控制器在出厂时, 在拼接控制处理器内部预先烧入一幅高清晰度背景图片,该图片采用像素叠加方式在拼接墙体上展示,可以展示无比震撼的显示效果。

支持4×N的视频信号同时显示

BOC-CR0206DVI 能支持4×N倍数的监控视频信号同时显示(N为构成拼接墙的屏体数量),可以对单屏体内的4路视频同时显示,或者选择其中一路单屏显示,也可以将该信号在整体屏体上放大显示。

CBD(CommonBusDistrict公共总线区域)信号显示区域

分布式控制技术

分布式信号控制技术伯奥克拼接处理器的专利控制技术之一,拼接器内部采用各个独立模块,并行处理,信号在输入拼接器之前,需要通过专有技术完成信号的调度和控制,实现各通道信号传输与硬件带宽之间的平衡问题。

窗口的操控

1、画外画平铺模;2、画中画模式;3、叠加模式覆盖;4、透视模式;

边缘屏蔽技术和边缘精调技术

1、边缘屏蔽技术;2、边缘精调技术;

输入/输出信号

BOC-CR0206DVI采用了先进的高速图像处理芯片,对于视频输入的信号自动判别不同的制式(PAL/NTSC),采用运动预测补偿和去隔行处理,将视频信号转换为逐行信号;自动判别DVI输入的各种不同格式信号,应用先进的数字图像处理算法来实时分割放大信号并显示, 整个画面清晰流畅,色彩极其鲜艳逼真,无任何运动锯齿和马赛克现象。输出信号统一转换为XGA/60HZ,也可以设定更高的分辨率。

先进的纯硬件设计架构

与基于计算机的多屏分割器处理方案不同, BOC-CR0206DVI 用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持,上电即可工作,开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。

5.3 扩声系统


扩声系统

根据展示中心的定位,其对扩声方面的需求是以语言扩声为主,兼顾音乐还原,因此我们建议采用以下标准进行扩声系统设计:《厅堂扩声系统设计规范》GB50371-2006,多功能类 扩声系统声学特性指标一级标准。

发言扩声系统的建设目标

声场的均匀度和清晰度:解决声场均匀度和清晰度问题,实际就是做好扬声器的选型与安装,如何在既定的建声条件下选择适合的音箱和安装的位置成了解决这一问题的关键。 在会议指挥使用模式时,首先要考虑的是语言的清晰度。所以,如何解决语言清晰度问题是整个扩声系统设计的关键!

因此在系统设计方面我们将解决语言清晰度和可懂度作为语言扩声的首要原则。整个系统追求频域宽、频响特性平直、失真小、有足够的传声增益,声场分布均匀。

同时,避免以下因素对会议清晰度的影响。

●扩声系统的传输频率特性的影响(系统带宽)
●建筑声场环境的影响
●音频系统信噪比和环境噪声的影响
●视频会议回声的影响
●多MIC发言混响的影响
●混响时间和直达声/混响声声能比的影响
●发言人语速对清晰度的影响

5.4 信号控制系统


信号控制系统

信号控制系统是对集控中心声光电设备的控制与操作,通过编程可以将矩阵的输入视频源和输出设备以图标和中文注释相结合的形式显示在无线触摸屏上,所有操控只需轻轻一点,即可完成。简化了操作人员的程序步骤。 集控中心配置一套BOC-MT7000S会议室中控系统,通过RF433MHz,使用无线触摸屏和电脑实现对受控设备的控制。

受控设备包括显示设备、视频切换设备、图像控制设备、音频处理设备、电源、灯光、空调等,可通过触摸屏或控制面板进行操作,满足会议、报告、培训、展示等综合应用,并可根据不同的应用场景,通过无线触摸屏调用相应的显示模式。

可实现如下功能:
●对大屏幕的开关机,信号选择
●对矩阵输入的信号切换,改变大屏幕的显示内容
●对整个系统电源的开启与关闭
●对视频会议管理
●对灯光开启与关闭

BOC-MT7000S是一个全新驱动控制技术,它对一个复杂的控制应用来说也是经济的解决方案,应用于智能家居、高档豪华酒店、高档写字楼、各企事业单位等;其心脏是基于新的工业级120M时脉冲处理器,内置128MB记忆体,内置程式存储,提供硬体软体相结合、远程升级、时间表计划;采用的双总线系统,可对带RS232/485/422/IR/IO/AC的设备进行管理和设置,与它的高速输入/输出总线结构配合,提供高速运行处理的能力;由于它的高速度,大记忆体和革命性的双总线结构,设计可靠,它是整个音频/视频行业先进的解决方案之一。

●内置128M工业级时脉冲处理器;
●内置128M快闪记忆体;
●8路全双向RS232/485通讯接口;
●8路可编程全双向485/422通讯接口,采用国际标准通讯协议;
●8路可编程IO端口,输入输出分开可同时受控;
●8路红外驱动端口;
●8路可编程继电器强弱电控制接口(12V-250V);
●1路NET总线接口,可实现多中控主机级联,最大支持单屏控制256台中控主机;
●1路网络接口;
●1路USB接口;
●1路可控12V输出;
●2U机箱可安装于标准机柜。

5.5 安防监控系统


安防监控系统

法院周边包括楼梯覆盖的监控探头均为网络摄像机(即IPC),网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机,它可以将影像通过网络传至地球另一端,且远端的浏览者不需用任何专业软件,只要标准的网络浏览器(如"Microsoft IE或Netscape)即可监视其影像。网络摄像机一般由镜头、图像、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。

网络摄像机又叫IP CAMERA(简称IPC)由网络编码模块和模拟摄像机组合而成。网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号,从而可以直接接入网络交换及路由设备。网络摄像机内置一个嵌入式芯片,采用嵌入式实时操作系统。网络摄像机是传统摄像机与网络视频技术相结合的新一代产品。摄像机传送来的视频信号数字化后由高效压缩芯片压缩,通过网络总线传送到Web服务器。网络上用户可以直接用浏览器观看Web服务器上的摄像机图像,授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。网络摄像机能更简单的实现监控特别是远程监控、更简单的施工和维护、更好的支持音频、更好的支持报警联动、更灵活的录像存储、更丰富的产品选择、更高清的视频效果和更完美的监控管理。另外,IPC支持WIFI无线接入、3G接入、POE供电(网络供电)和光纤接入。

IP网络摄像机是基于网络传输的数字化设备,网络摄像机除了具有普通复合视频信号输出接口BNC外,还有网络输出接口,可直接将摄像机接入本地局域网。
集控中心配置BOC-1509LAN 15路,每路9画面输出的网络数字矩阵,实现对ONVIF协议的网络摄像机解码并进行图像切割。

●插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护;
●内嵌行业唯一的平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示;
●设置和使用完全脱离电脑,与模拟矩阵如此简单、快捷方便;
●个性化管理功能,分普通用户和高级用户权限;
●可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作;
●提供RS232接口直接控制各大厂商的拼接屏(需内置拼接器),多画面模式或拼接融合模式任意切换;
●单机最多有16个HDMI和16个VGA输出口,8机级联可做到128路HDMI输出至128块大屏拼接;
●无需外加16*16的HDMI矩阵,即可实现拼接上墙的前置图像交换处理;
●,方便扩充与维护;
●采用Linux操作系统,运行稳定可靠;
●支持不同品牌不同分辨率的网络摄像机混合解码;
●提供16个HDMI外部接口,可接入其他HDMI信号,并能选择单屏或拼接显示;
●可接入HDM/VGA编码器的网络信号实现解码远程计算机或其他高清视频设备的画面;
●可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选);
●可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频;
●兼容具备ONVIF网络协议的松下、三星、索尼、海康、大华、亚安、霍尼韦尔、博世、天地伟业、汉邦、明景景阳、红苹果、恒业国际、普天视、郎驰、黄河、英飞拓、捷高、世纪中维、波粒、巨峰、金三立等网络摄像机及天视通网络高清模组(UC)、雄迈网络高清模组(CMS)、九安网络高清模组和具备ONVIF网络协议的其他厂商摄像机及球机;
●支持USB鼠标,模拟三维中文控制键盘操作;
●自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID;
●内建数据库,对用户的设置参数都将储存在数据库里;
●内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑;
●字符叠加功能,可对网络摄像机编辑相应的地域信息或名称;
●对地域名称、IP地址、键盘ID信息可用鼠标点击升序、降序排列;
●每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示;
●可控制兼容ONVIF的网络高清球机,兼容ONVIF的报警信号联动自动切屏;
●可以分组切换画面,多屏自动轮巡、单屏自动轮巡;
●有12组场景记忆功能,可以多个场景自动轮巡复显;
●有报警联动视频功能,通过485总线式报警主机接入开关量采集报警信号。

5.6 信号切换与调度系统


高清混合矩阵

信号切换与调度室任何会议系统中间必不可少的一环,改变大屏幕的显示内容达到显示不同信号源的目的,在以前的系统中,最常见的设计都是通过模拟矩阵或者单一的数字矩阵来实现这一功能,其缺点在于系统中间如配合不同接口的信号源就的配置不同的矩阵切换器,接口单一,设备众多,管理不便,操作不方便。

集控中心配置一套BOC-3232MD高清混插矩阵切换器,支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入,支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输出。

其优势特点如下:

单卡单通道设计

输入、输出板卡采用单卡单通道设计,独特的信号链路屏蔽设计技术,支持多种接口信号格式混入混出功能,保证了信号的完整性。输入端过电压保护,降低了设备被损坏的概率。

高可靠电源系统

矩阵采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。

开机自动恢复记忆功能

具备掉电状态自动存储保护、开机自动恢复记忆功能。提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。

多种管理方式

支持面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

点对点无压缩传输

数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps,采用4:4:4采样技术,1920x1080P60点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出。

4K超高清

使用专用驱动芯片,支持长线传输;高达12.8GBPS的电讯级交换核心,确保支持4Kx2K无压缩传输高清分辨率显示效果极佳。

无缝切换

电讯级数字交换芯片,支持多种模拟和数字信号无缝切换,超强的抗干扰及全天候工作能力。

拼接功能

采用独特的嵌入式结构设计,内部嵌入全功能信号拼接处理功能,方便工程应用。

设备性能完善

具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能,故障率低,高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。

●插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护。
●电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。
●交换核心信号速率高达12.80Gbps ,有力保证了图像信号的高保真输出。
●支持多种接口信号格式混入混出功能,单卡单通道设计。
●独特的信号链路屏蔽设计技术,保证了信号的完整性。
●输入端过电压保护,降低了设备被损坏的概率。
●采用了全数字无压缩传输,真正确保信号无失真。
●内置7寸触摸屏,具有强大的交互式触摸控制功能与信号监视功能*。
●内置多格式高清信号发生器,配合7寸监视屏,随时随地进行调试检测*。
●具备掉电状态自动存储保护、开机自动恢复记忆功能。
●提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。

5.7 信号源


华为高清视讯系统

集控中心一大特点是信号汇集,来自法庭、监控、视频会议、各类计算机终端以及其他传统播放器的信号全部集中在此,这些信号源最终要传送到大屏幕、桌面辅助显示屏、会议记录设备、信号源与需要信号的终端之间存在复杂的对应关系,这些都依靠信号路由系统进行格式转换、传输和切换控制。该系统的核心是视频矩阵切换器,外围则配置一些信号输入、格式转换等设备,此外还包括对网络流媒体的相关控制。

信号路由管理系统是集控展示中心的一个较为核心的子系统,起着信号互联互通的枢纽作用。信号路由设备的选型和具体结构主要取决于信号源的种类数量以及对信号源的需求种类和数量,汇总如下:

视频信号源:来自本地播放器(摄像机、电视机顶盒、高清播放器)的多路视频、来自安防系统的多路视频、来自数字法庭系统的多路视频、来自执行视频系统的多路视频、来自视频会议系统的多路视频,视频种类主要是复合视频,数量不少于15 路;

DVI信号源:来自展示中心桌面计算机的多路信号、来自展示中心预留的多路桌面及墙面接口的多路信号、来自展示中心机房内的网络终端的多路信号,总数量不少于10 路;

信号输出设备:集控展示中心大屏幕、桌面辅助显示屏需要多路信号、会议记录需要多路视频信号、视频会议需要多路视频信号、领导办公室和分指挥中心需要多路视频信号,汇总来说至少需要 20 路。

华为高清视讯系统

可与省高法现有各种视频会议系统无缝对接,同时可与最高院集控中心无缝对接。

创新的主叫呼集功能

华为高清或者视讯终端提供业界独有的主叫呼集功能,用户只需要通过电话本选择要参加会议的会场后就能快速的召开一个多点视频会议,像打电话一样方便易用。 通过主叫呼集召开多点会议,不需要专门的IT管理人员的,只使用终端的遥控器就可以在会议室直接从终端上召开多方会议,大大方便业务的使用,使随时召集会议成为可能。

华为的高清或者视讯终端提供了业界完善的会议控制功能,用户可以通过终端遥控器完成对会场广播、观看、点名、静音、闭音、多画面设置、删除会场、添加会场、延长会议和结束会议等常用会议控制功能,用户可以像使用电视机一样控制会议的进程,不再需要维护人员的参与。

终端点对点会议

在会场使用遥控器直接呼叫对方的号码(或从电话本选择呼叫)即可,无需其他人协助,如果呼叫不成功,根据反馈的提示信息(类似于对方忙等),根据反馈信息,用户做少许操作即可完成呼叫进行视频会议。高清或者终端提供了远程Telnet 、WEB Server功能,同时为每种业务分配了用户名和密码,用户在享受这些远程维护功能带来的好处的同时,也可以避免由此带来的安全性的问题。

多点会议

多点会议使用由两种方式:

方式一由召集会议人在会议室通过终端的电话本选择要召集的会场确认即可召集成功,然后由召集人申请主席主持会议,由召集人自己完成会议的各种控制功能。

方式二:由管理员在会议管理系统上预定义好会议,预定义的会议可以选择立即召开,也可以选择某个时间召开,会议召开后,由召集会议人申请主席主持会议。

对于被召集人参加会议,若终端正常开机,将自动加入会议;若中途加入会议,只需要呼叫系统特服号码即可入会;对于采用匿名方式的会议,通过呼叫会议接入号码和密码方式入会。
