市政府会议室方案

一、多媒体会议室的简述


多媒体会议室以其功能的多样性(如:会议室,视频会商室,报告厅,学术讨论厅,培训室等),特别适合政府、企事业单位需要,随着视频会议的普及多功能会议室在近几年的时间得到了迅速的普及。多功能会议室在初期的建设投入上高于单一功能的会议室,并且从技术的角度上来看,系统的设计和施工都有一定的技术复杂度,尤其对用户方的使用也有一定的技术要求。

会议室集成了计算机、通讯、自动控制、多媒体、图像、音响等方面的技术,将异地会商、会议签到、发言、表决、同声传译、摄像跟踪、音响、显示、录像、网络接入等各自独立的子系统融合到一起,实现会议室环境和会议设备的智能化控制。 多功能会议室建设时一般包括显示系统、音响扩声系统、数字会议系统、多媒体视音频系统、智能集中控制系统。

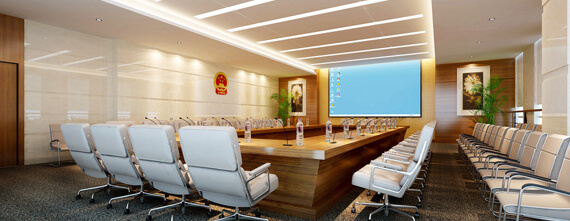

会议室效果图

二、系统应用需求


1、控制系统:是对现场声光电的设备的电源,显示系统的信号切换,电视的开关,信号的选择,幕布和投影吊降,幕帘的开合等进行集中控制.本案中采用伯奥克BOC-MT7000S无瑕疵完成此要求,用户仅需要通过平板电脑控制会议室除了中央空调之外的所有设备。并可以实现"一键开系统","一键关系统",或者"会议开始","会议结束"用户操作极为的方便。

本案中控控制灯光的采用电源控制器BOC-CON8P来完成,可以实现分组预设场景,比如分会场模式需要开某几组灯光、主会场需要开几组灯光、座谈会需要开几组灯光,用户仅需要通过平板来调用当前预设的场景,无需原有的空开挨个或者选择性开启的繁琐。

2、扩声系统:现场实际勘查与视听,原有扩声系统存在啸叫,拾音距离不够等缺陷,维护成本高。本案中使用YMAHA国际知名品牌 ,具备音质好设备稳定等优点,有效的规避了现存的问题。同时本案采用8只音箱,因功放一台仅能推动2只(1对)同功率的音箱发声,因此采用4台功放,反馈抑制控制现场话筒带来的噪声机器啸叫。

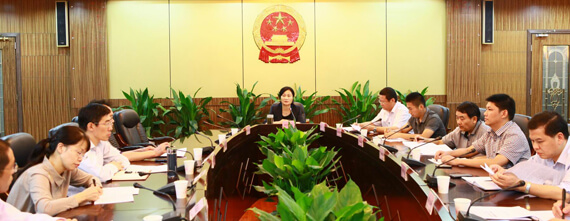

政府会议室

三、产品介绍


3.1 BOC-MT70000S 中央控制系统


中央控制系统

伯奥克BOC-MT7000S是一个全新驱动控制技术,它对一个复杂的控制应用来说也是经济的解决方案,应用于智能家居、高档豪华酒店、高档写字楼、各企事业单位等;其心脏是基于新的工业级120M时脉冲处理器,内置128MB记忆体,内置程式存储,提供硬体软体相结合、远程升级、时间表计划;采用的双总线系统,与它的高速输入/输出总线结构配合,提供高速运行处理的能力;由于它的高速度,大记忆体和革命性的双总线结构,设计可靠,它是整个音频/视频行业先进的解决方案之一。

●内置128M工业级时脉冲处理器;
●内置128M快闪记忆体;
●8路全双向RS232/485通讯接口;
●8路可编程全双向485/422通讯接口,采用国际标准通讯协议;
●8路可编程IO端口,输入输出分开可同时受控;
●8路红外驱动端口;
●8路可编程继电器强弱电控制接口(12V-250V);
●1路NET总线接口,可实现多中控主机级联,最大支持单屏控制256台中控主机;
●1路网络接口;
●1路USB接口;
●1路可控12V输出;
●2U机箱可安装于标准机柜。

3.2 BOC-7000CMP 中控触摸屏


中控触摸屏

●采用真彩TFT、颜色值rgb;
●Led背光、亮度可调;
●高分辨率宽视角 16:9 800X480 7寸TFT LCD显示屏;
●80米超远控制距离无线传输(空旷地方),可扩充网络、wifi功能;
●32位ARM9处理器;
●SRAM:64M,可扩充; FLASH:64M 闪存,可扩充;
●连续工作时间:8小时,可扩充;
●待机时间:240小时,可扩充;
●通讯频率:双向433MHz;
●控制识别:频段和ID地址0000~FFFF,软件设置;
●外接适配器:30W DC9V/30A;
●输入电源:100V~240V 50/60Hz;
●充电时间: 4.5小时(Max);
●RS323/USB工程下载;
●支持繁体简体中文、英文显示功能;
●支持系统日历设置,坐标校正,亮度调整,睡眠时间设置,事件声音选择,电量、信号显示;
●支持在线更新底层程序,方便客户定制功能;
●支持对象、面板、按钮、任务计划、图像、多页面、控制中心、定时器、时间、进度条、文本、组合框、动画等控件;
●可扩充mp4、flash、网页、可视对讲等功能;

3.3 BOC-CON8P 电源控制器


电源控制器

伯奥克BOC-CON8P可编程强电控制系统(BOAC Programmable Standard Voltage Control System)是新开发的高科技产品,是继单纯面板硬件控制和单纯计算机软件控制之后的第三种控制方式既有简单面板又有计算机软件或中央控制系统集中管理的理想升级换代产品。产品用于礼堂、报告厅、大中型高档会议室、多功能厅控制所有的会议室多媒体设备(包括声、光、电、像)自动化控制及其他控制。

●开关量控制,可级连到255台;
●设备前面板带红色电源指示和红色继电器开关指示灯;
●具有手动和中控同时管理功能;

●设备接线方便,安装时只需要打开小的接线盒外壳就可以接线和调ID码;
●设备可以安装到标准机柜;
●断电复位功能;
●设备可以顺序开,反序关,具有时序器功能。

3.4 BOC-800MT 会议主机

会议主机

BOC-800MT系统功能全面,能依据使用者不同的要求,采用不同的操作模式,来管理会议讨论。可以与同声传译、有线/无线语言分配系统结合使用。

BOC-800MT系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式:电脑控制模式和主机控制模式。本主控机功率为400W,单台主机可带60套代表/主席单元,单台主机加扩展的通信能力最多可达到240台。

●主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送(八芯);
●可独立运作或是外接电脑结合软体同步联动操作,实现多种会务管理功能(会议模式或操作:指定发言、自由发言、申请发言及先进先出发言等),可实现表决、影像定位跟踪之功能;
●单机可实现下列几个会议功能:开放式会议、限制发言、先进先出、表决、影像定位跟踪;
●系统具有较好音质声音通道效果;
●具三种会务管理模式: a> 开放模式(Free) b>n先进先出(FIFO) c> 限制发言(LIMIT);
●可选择同时发言之麦克风数1-9支(含)或全开放式发言;
●内建视讯介面,可实现发言者定位跟踪之功能;
●内建表决/选举介面,可实现表决/选举/评议功能;
●面板具有LCD液晶显示,122x32点阵显示会议模式;
●面板上具有功能键、旋钮供系统设定及调节之用;
●具一组音频讯号输入端子,可外接CD播放机等音源输入设备;
●具一组MIC输入端子,可外接手握简报MIC及无线MIC等信号;
●具3组音频讯号输出端子,可外接录音或音响设备;
●频率响应:40HZ~16KHZ;总谐波失真:小于0.1%;
●内建1.5W监听喇叭,并具音量调节;
●消耗功耗:400W;
●采用220V-240V~ 50Hz-60Hz交流供电;
●可安裝于19英寸的标准机柜中。

3.5 BOC-800MTBZ 会议主席\代表单元

会议主席\代表单元

BOC-800MTBDZ具有投票/表决/评议功能(脱离电脑可以由ID编码为001的主席单元控制实现表决功能)。设备具有160*32的LCD显示屏,对比度可以自调,具多种语言菜单自由选择,(中文简体、中文繁体、英文)。

●台面移动安装;
●具有160*32的LCD显示屏,对比度可以自调,具多种语言菜单自由选择,(中文简体、中文繁体、英文);
●具麦克风发言按键及发言指示灯,可控制及显示麦克风开启/关闭;
●单指向性、具防气爆音、内建防风防护罩之功能;
●具有主席优先控制按键,可启动系统提示音提醒所有出席人员注意,可设定永久终止或暂停终止所有发言代表麦克风单元动作;
●具有可插拔式鹅颈可绕性麦克风杆,并具有发言指示灯环;
●鹅颈麦克风管长39cm,麦克风灵敏度,发言距离在10-50cm时声音清晰,不产生回授;
●频率响应:100Hz—16KHz;
●灵敏度:—44dB±2dB;
●可以发言与聆听(带喇叭系列);
●单元由系统主机供电。输入电压为DC24V,属于安全范围;
●具两组3.5mm立体声输出插座,可作录音及连接MIC用;
●单元具有8芯插座用子系统"T"型连接;
●内置高保真扬声器及外接耳机插孔;
●可绕式电容麦克风,并配可更换式防风罩;
●话筒杆具有加长型可供选择;
●麦克风具有双色灯环;
●具有投票/表决/评议功能(脱离电脑可以由ID编码为001的主席单元控制实现表决功能);
●具有三种语言选择(中简/中繁/英文)显示提示信息;
●系统中主席单元受限制,并可置回路中位置;
●具有一组输出插孔和一组无线MIC输入插孔(可选项);
●具有强制切断代表单元麦克风发言的优先功能和主席优先的提示音,且不受其它主席单元的强制切断;
●具有主席专有模式:主席按PRIO键关闭发言状态的代表单体后,所有代表单元不能在开启,直至该主席单元结束发言关闭麦克风;
●内建高品质喇叭(当麦克风开启时,喇叭自动静音);
●内含会议麦克风单元连接线。
