弧形幕图像融合方案

一、系统概述


随着科技发展,追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果,历来是人们对视觉感受的一种潜在要求。对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈,而传统的电视墙、投影硬拼接屏和箱体拼接墙等有缝拼接方式缺乏画面完整性与亮度色彩均匀性,很难满足人们在这方面的要求。而最近迅速崛起的边缘融合技术是近年来兴起的一个新的无缝拼接技术,它更好的改善了拼接图像的视觉效果,已经成为适应这一需求的有效方式。

多通道投影显示融合系统就是采用多个投影显示单元组合而成的多通道显示系统,它比普通的标准投影显示单元具备更大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率以及更具冲击力和临场感的视觉效果。

二、系统应用需求


综合考虑项目的先进性、可靠性、性价比、可扩展性等因素,保证系统设计清晰简洁,性能稳定,且满足所有用户需求。设计一套高分辨率,高亮度,高对比度,图像色彩还原性好,跨幅文字清晰,失真度小,亮度均匀的多通道大屏幕显示系统。

弧形融合效果图
系统共4路信号需要在大屏幕画面中显示,每路信号均是独立窗口显示(可以扩展路数),可以任意调整输入图像窗口的大小、位置,可以跨屏满屏显示,可将布局的显示窗口迅速调用,真正达到智能化控制。

三、现场描述


根据本案项目现场情况和需求分析得知,本案推荐丽讯超宽幅D6015 ,成像比例为16:10,假定我们设计投影投射的长度为8米,则根据投影融合计算公式得出投影幕的实际高度为2.03米,则我们投影幕布的尺寸则为:8M*2.03M=16.24㎡。信号源可以支持DVI/VGA/HDMI/CVBS/任意组合和选择。

四、设备清单


●金属硬幕                                L*H M²
●伯奥克1进3出弧形边沿融合器(BOC-HR0102P)    1 台
●丽讯超宽幅D601                          3 台
●PC机器(联想)                           1台
●扩声系统                                1套

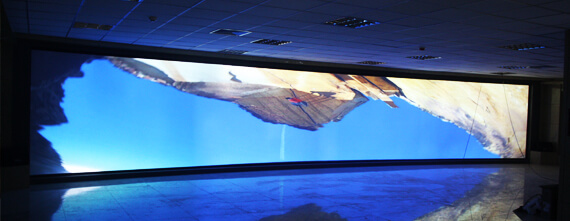

弧形图像融合

五、产品介绍


5.1 BOC-HR0102P 弧形边沿融合器


弧形边沿融合器

特点介绍:

支持多路Dual link DVI,HDMI高清输入

BOC-HR0102P全数字高清弧形融合图像控制器,支持1920X1200/60Hz的图像输入, DVI-I输入接口兼容DVI-D,并支持Dual link DVI接口,并向下兼容Single Link DVI,分辨率支持到1920X1200/60hz,全高清的输入通道保证了后端的点对点的图像输出显示,信号通道流畅运行,并同时支持HDMI的高清数字 输入接口,在未来的高清视听标准下,无缝接驳多种影像设备以及视频采集设备。

支持1920X1200/60HZ信号无损输出

BOC-HR0102P是一款高端的图像处理设备,输出接口为DVI-I,同时兼容DVI-D接口,并有模拟信号同时输出,可支持各种工程投影机和普通投影机。输出分辨率为实时的1920×1200输出,每路输出为60Hz的刷新率。信号无丢失,像素无缺损,保证了投影设备的信源质量。

全真色彩还原

BOC-HR0102P,完全支持32位输出色彩,全数字的内部通路,减少了AD/DC的转化过程对于图像信号的失真损失,保证了原色原彩的图像输出效果,多通道输出的色彩一致性得到了保证,减少了调整色彩的后期工作。 视窗矢量放大 BOC-HR0102P的ApplicationPro.exe专用控制软件,采用图形化的界面,可以通过对于视窗图形的任意缩放,完成对于画面内容的放大缩小的控制,并不会局限于比例,大小。多路信号可以任意选择大小。

融合带自动羽化,像素级微调

BOC-HR0102P采用自动融合带羽化的技术,可以自设定融合带宽度然后完成融合带羽化,减少了调试图像融合器的时间,并且可以对于融合带的宽度进行像素级的调节。

纯硬件模块化配置

完全的纯硬件模块化配置,可以通过增加输入输出模块板卡的形式来完成图像控制器的硬件升级,软件只需修改配置即可完成对于控制器的操作。整机的可扩展性可满足不同的配置要求。

无缝兼容各种混合信号

BOC-HR0102P在兼容高清数字输入信号的同时,而且可以接驳入多种VGA,AV信号输入,可以支持硬盘录像机,视频监控头,普通PC,监控信号,DVD等不同的视频接口,同时也兼容NTCS和PAL制式。

多屏单屏自主切换

BOC-HR0102P边缘融合图像控制器可实现多屏融合和单台显示的自由切换,用户可以选择多台融合大画面,也可选择节能模式,只开一台投影机,显示图像内容。

5.2 投影幕布


投影幕布

在多通道边缘融合无缝显示系统中,屏幕给观众以直观的视觉感受,所以屏幕的选择至关重要。选择不合适的屏幕可能会破坏图像的视觉效果,而选择合适的屏幕则可以显著改善画面成像质量,并且能在各种不同的环境光线的条件下显示高清晰,高对比度的图像。

应用到多通道投影无缝显示系统中的屏幕必须兼顾视角、增益、对比度、均匀度、平整度、抗环境光特性等多项指标。

综上所述我们建议客户定制融合专用金属硬幕。它将完全满足上述技术要求。

5.3 投影机


投影机

由于边缘融合无缝显示系统大都应用在显示性能要求较高的特殊应用场所,对于设备的高可靠性要求也高,对其技术指标有更严格的要求。

分辨率:为了保证图像不失真,用于边缘融合的投影机只能使用其标准分辨率。为了表现图像细节,投影机的标准分辨率至少应为1024×768。

亮度:在边缘融合无缝显示系统中,一般采用多通道大屏幕,要选用足够高流明亮度的投影机,才能保证观众的沉浸感,要投射3个150寸的弧形屏幕,建议要采用6000流明左右的投影机。

对比度:边缘融合对画面的质量要求高,如指挥监控,视景等的应用,如果图像对比度太低,会降低显示场景的真实感。同时,对比度太低的投影仪做无缝拼接处理,效果很差。

亮度一致性、图像还原度:亮度一致性是影响边缘融合效果的重要因素之一。边缘融合无缝显示系统要求投影机的亮度一致性达到90%以上。

网络连接控制功能:良好的网络连接能力,便于中央集中控制或网络远程控制。

长时间的稳定工作:在边缘融合无缝显示系统中,投影机的稳定性是最基本的要求,尤其体现在监控系统中应用的投影机上。

我们推荐使用美国丽讯超宽幅的高亮度工程投影机。采用宽幅的投影机能使融合大屏幕更宽,从而加强客户观影时的沉浸感。
