多媒体会议室方案

一、系统概述


多媒体会议室以其功能的多样性(如:会议室,视频会商室,报告厅,学术讨论厅,培训室等),特别适合政府、企事业单位需要,随着视频会议的普及多功能会议室在近几年的时间得到了迅速的普及。多功能会议室在初期的建设投入上高于单一功能的会议室,并且从技术的角度上来看,系统的设计和施工都有一定的技术复杂度,尤其对用户方的使用也有一定的技术要求。

会议室集成了计算机、通讯、自动控制、多媒体、图像、音响等方面的技术,将异地会商、会议签到、发言、表决、同声传译、摄像跟踪、音响、显示、录像、网络接入等各自独立的子系统融合到一起,实现会议室环境和会议设备的智能化控制。 多功能会议室建设时一般包括显示系统、音响扩声系统、数字会议系统、多媒体视音频系统、智能集中控制系统。

二、系统应用需求


多媒体会议系统应统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。能够最大限度的满足实际工作的要求,把满足多媒体会议作为第一要素进行考虑,采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到经济性的目标。

现代的多媒体会议系统包括大屏幕显示系统、数字会议讨论系统、信号控制系统、会议记录系统、会议扩声系统。通过中央集成控制系统将以上各种设备与整个会议环境有机的结合成为一个整体,使与会人员只需轻轻一按,便可轻松操纵整个会议进程。

三、系统描述


显示系统


会议室中拟定安装5*3的46寸三星LED拼接屏,结合BOAC的5进15出DVI拼接器组成会议室
多媒体会议室
的显示系统,实现了画面在15个屏上全屏显示,亦可任意图像大家,开窗口,叠加漫游等功能,会议室内设15个参会席位,每个席位拟定安装1台液晶升降器,与会时,液晶升降器升起,会议结束时则液晶升降器降下与会议桌面齐平,既保持会议的需求,亦保证会议室的美观。

信号系统


本案的图像系统由参会的15个参会席位的电脑终端(电脑终端是利用WINDOWS 多用户访问的技术同时访问一台主机)输出的VGA信号、视频会议终端输出的高清色差信号组成,由伯奥克混插矩阵切换后输出至显示系统。此系统可以根据需求接入任意格式的视频信号,混插矩阵高大12.85GHZ的交换核心有效保证了图像的原始性。

数字会讨系统


由15只话筒(主席单元1只+代表单元14)加伯奥克会议主机组成,可实现多种会议模式,FIFO,主席模式、讨论模式…等,简单方便的对日常会议进行有效管理。

扩声系统


扩声系统由调音台、反馈抑制器、功放、音响,电源时序器等组成,主要完成声音功率放大。反馈抑制有效抑制了回声啸叫等现象,电源时序开关音响系统设备,防止设备开关顺序导致设备烧毁的可能性。

控制系统


由伯奥克中控主机+平板电脑组成,系统中实现对大屏、视频会议终端、大屏幕拼接、矩阵切换器、窗帘、音响系统的电源开关控制,降低了用户的操作难度,有效的规避了用户直接接触设备操作难度。

综上所诉,本案完成了多媒体会议室功能,本着先进性、实用性、易维护和长久性上,本案完全满足以上需求。

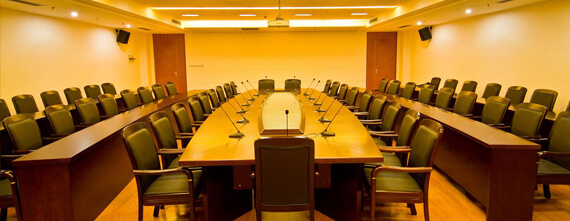

中控会议室

四、设备清单


●三星46寸LED拼接屏                                  15张
●伯奥克5进15出DVI拼接器(BOC-CR0515DVI)              1台
●伯奥克混插矩阵切换器(BOC-1706MD)                   1台
●多用户电脑终端(BOC-TC180H)                        15台
●伯奥克1进2出VGA分配器(BOC-0102VGA)               15台
●19寸液晶升降器(BOC-UD19A)                        15台
●伯奥克中控主机(BOC-MT7000S)                       1台
●平板电脑 (安卓或苹果)                               1台
●交换机                                            1台
●电源时序器(BOC-CON8Z)                             1台
●8路电源控制器(BOC-CON8P)                          1台
●会议主机(BOC-650HY)                              1台
●主席单元(BOC-HY650ZX)                             1 台
●代表单元(BOC-HY650DB)                            14台
●12路调音台                                         1台
●音色处理器                                         1台
●反馈抑制器                                         1台
●前置功放                                          1台
●后置功放                                          1台
●前置10寸音箱                                       2只
●后置8寸音箱                                       2只
●视频会议终端                                       1台
●高清摄像机                                         1台
●服务器配置电脑主机                                   1台

五、产品介绍

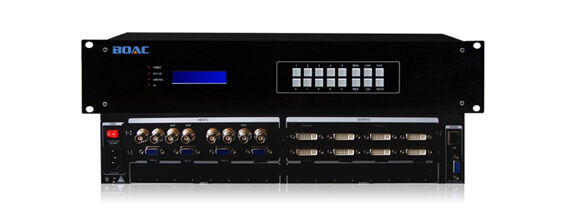

5.1 BOC-CR0515DVI 大屏幕拼接处理器


大屏幕拼接处理器

高清晰度背景图片显示

BOC-CR0515DVI拼接图像控制器在出厂时, 在拼接控制处理器内部预先烧入一幅高清晰度背景图片,该图片采用像素叠加方式在拼接墙体上展示,可以展示无比震撼的显示效果。

支持4×N的视频信号同时显示

BOC-CR0515DVI 能支持4×N倍数的监控视频信号同时显示(N为构成拼接墙的屏体数量),可以对单屏体内的4路视频同时显示,或者选择其中一路单屏显示,也可以将该信号在整体屏体上放大显示。

CBD(CommonBusDistrict公共总线区域)信号显示区域

分布式控制技术

分布式信号控制技术伯奥克拼接处理器的专利控制技术之一,拼接器内部采用各个独立模块,并行处理,信号在输入拼接器之前,需要通过专有技术完成信号的调度和控制,实现各通道信号传输与硬件带宽之间的平衡问题

窗口的操控

A)画外画平铺模; B)画中画模式; C)叠加模式覆盖; D)透视模式;

边缘屏蔽技术和边缘精调技术

A)边缘屏蔽技术; B)边缘精调技术;

输入/输出信号

BOC-CR0515DVI采用了先进的高速图像处理芯片,对于视频输入的信号自动判别不同的制式(PAL/NTSC),采用运动预测补偿和去隔行处理,将视频信号转换为逐行信号;自动判别VGA输入的各种不同格式信号,应用先进的数字图像处理算法来实时分割放大信号并显示, 整个画面清晰流畅,色彩极其鲜艳逼真,无任何运动锯齿和马赛克现象。输出信号统一转换为XGA/60HZ,也可以设定更高的分辨率。

先进的纯硬件设计架构

与基于计算机的多屏分割器处理方案不同,BOC-CR0515DVI 用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持,上电即可工作,开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。

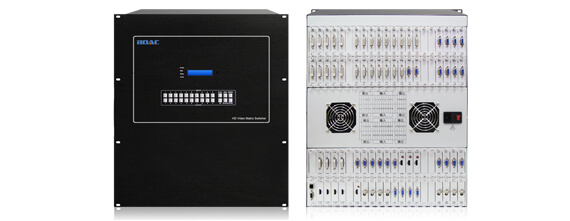

5.2 BOC-1706MD 混插矩阵切换器


混插矩阵切换器

BOC-1706MD系列数模高清混插矩阵,主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

BOC-1706MD系列数模高清混插矩阵,可选择CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。

BOC-1706MD系列数模高清混插矩阵, 交换核心信号传输速率高达12.80Gbps,采用4:4:4采样技术,1920x1080P60点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出;独特的信号链路屏蔽设计技术,大大保证信号的完整性;多重保护措施,具有ESD保护;高可靠电源系统,实现7天24小时全天候工作。

BOC-1706MD系列数模高清混插矩阵,专为数字高清系统量身打造,内置7寸触摸屏(GM型),具有强大的交互式触摸控制功能与信号监视功能;内置多格式高清信号发生器,配合7寸监视屏,可随时随地进行现场调试检测。

◆插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护。
◆电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力。
◆交换核心信号速率高达12.80Gbps ,有力保证了图像信号的高保真输出。
◆支持多种接口信号格式混入混出功能,单卡单通道设计。
◆独特的信号链路屏蔽设计技术,保证了信号的完整性。
◆输入端过电压保护,降低了设备被损坏的概率。
◆采用了全数字无压缩传输,真正确保信号无失真。
◆内置7寸触摸屏,具有强大的交互式触摸控制功能与信号监视功能*。
◆内置多格式高清信号发生器,配合7寸监视屏,随时随地进行调试检测*。
◆具备掉电状态自动存储保护、开机自动恢复记忆功能。
◆提供多种管理方式:面板管理、RS232管理、网络管理及计算机软件管理。

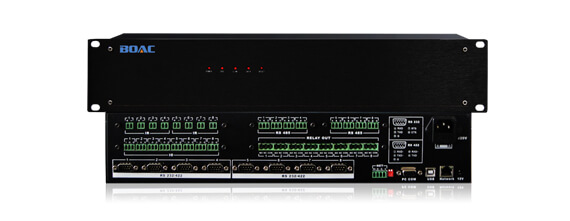

5.3 BOC-MT7000S 中控系统


中控系统

BOC-MT7000S是伯奥克高端的中控主机,可支持工业7寸触摸屏,客户也可以选择自主的平板电脑来实现人机交互,大大的增加了工业现场的灵活性。

◆内置128M工业级时脉冲处理器;
◆内置128M快闪记忆体;
◆8路全双向RS232/485通讯接口;
◆8路可编程全双向485/422通讯接口,采用国际标准通讯协议;
◆8路可编程IO端口,输入输出分开可同时受控;
◆8路红外驱动端口;
◆8路可编程继电器强弱电控制接口(12V-250V);
◆1路NET总线接口,可实现多中控主机级联,最大支持单屏控制256台中控主机;
◆1路网络接口;
◆1路USB接口;
◆1路可控12V输出;
◆2U机箱可安装于标准机柜。

5.4 BOC-650HY 会议主机


会议主机

奥克BOC-650HY会议主机系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式:电脑控制模式和主机控制模式。本主控机功率为415W,单台主机可带60套代表/主席单元,单台主机加扩展的通信能力最多可达到240台。

◆主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送(八芯);
◆可独立运作或是外接电脑结合软体同步联动操作,实现多种会务管理功能(会议模式或操作:指定发言、自由发言、申请发言及先进先出发言、表决功能等);
◆单机可实现下列几个会议功能:开放式会议、限制发言、先进先出;
◆具三种会务管理模式:开放模式(Open )、先进先出(FIFO)、限制发言(LIMIT);
◆可选择同时发言之麦克风数1-9支(含)或全开放式发言;
◆内建1.5W监听喇叭,并具音量调节;
◆频率响应:40HZ~16KHZ;总谐波失真:小于0.1%;
◆具3组音频讯号输出端子,可外接录音或音响设备;
◆具一组MIC输入端子,可外接手握简报MIC及无线MIC等信号;
◆具一组音频讯号输入端子,可外接CD播放机等音源输入设备;
◆脱离电脑时具有下列几个功能:会议讨论、表决、选举、评议 、视像跟踪;
◆具有主席提示音选择功能:可选择有/无;
◆面板具有LCD液晶显示屏幕;
◆主机具有4组端子可连接64组以上会议单元 ;
◆具有一组音视频输入端子;
◆具有一组MIC信号输入端子;
◆具有RS-232连接端子可外接电脑;
◆具有表决模组,可脱离电脑进行表决。

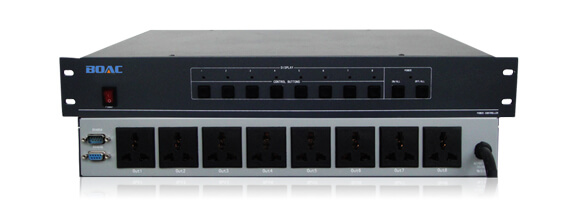

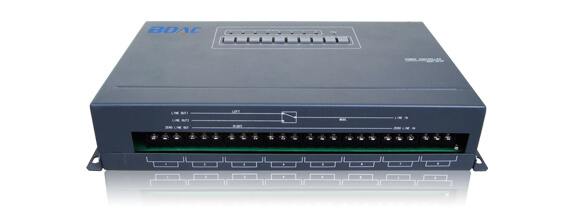

5.5 BOC-CON8P 8路电源控制器


8路电源控制器

BOC-CON8P 8可编程强电控制,是继单纯面板硬件控制和单纯计算机软件控制之后的第三种控制方式既有简单面板又有计算机软件或中央控制系统集中管理的理想升级换代产品。产品用于礼堂、报告厅、大中型高档会议室、多功能厅控制所有的会议室多媒体设备(包括声、光、电、像)自动化控制及其他控制。

◆开关量控制,可级连到255台;
◆设备前面板带红色电源指示和红色继电器开关指示灯;
◆具有手动和中控同时管理功能;
◆设备接线方便,安装时只需要打开小的接线盒外壳就可以接线和调ID码;
◆设备可以安装到标准机柜;
◆断电复位功能;
◆设备可以顺序开,反序关,具有时序器功能。

5.6 BOC-CON8Z 8路电源时序器


8路电源时序器

BOC- CON8Z 8可编程强电控制,是继单纯面板硬件控制和单纯计算机软件控制之后的第三种控制方式既有简单面板又有计算机软件或中央控制系统集中管理的理想升级换代产品。产品用于礼堂、报告厅、大中型高档会议室、多功能厅控制所有的会议室多媒体设备(包括声、光、电、像)自动化控制及其他控制。

◆串行数量控制方式,支持最大255台级联;
◆PC软件控制,首创设备信息存取功能;
◆兼容Crestron,AMX,Lamar等中控系统;
◆特宽电源插座,免外接电源拖板;
◆紧急情况下可面板控制;
◆8路电源插座或开关组件任意组合;
◆单路负载最大可达到16A;
◆提供即使和延时端口操作;
◆提供即使和延时端口操作;
◆增加时序控制功能,面板ALL按键执行,1-8通道间隔1秒吸合,8-1间隔1秒关闭,间隔时间可调;

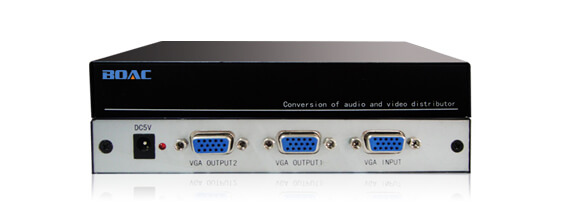

5.7 BOC-0102VGA信号分配器


VGA信号分配器

◆具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能;
◆电路采用了异于传统的典型电流型放大模式;
◆支持 DDC2 标准;
◆物理分辨率最高可达 1600*1200 像素;
◆使用专用驱动芯片,支持长线传输;
◆宽电压输入,适配器的电源为直接 AC100 —— 240V 交流输入;
◆系统功耗小于5 瓦;
◆带宽 400MHz(-3dB) 满载;

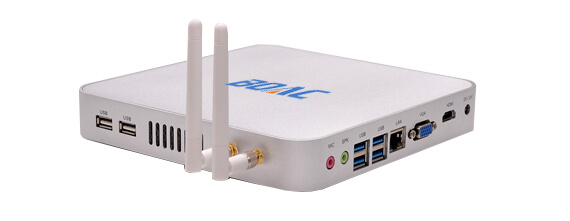

5.8 BOC-TC180H 多用户终端


多用户终端

BOC-TC180H云终端是随着近年来ARM架构硬件性能的几何倍数增长,虚拟化桌面云应用的优势得到IT界的广泛认可,更多有实力的公司加大了对云终端技术投入和积累下的产物,他给云终端行业的发展带来了惊喜。

这款创新的云终端依然秉承了终端机所独有易管理,低成本,低维护,高环保(低功耗,省空间,无辐射,零噪音)一易两低一高的特点;除此之外,他还坚持采用了低成本高性能的ARM硬件架构以及LINUX内核,仅此5W的功耗以及全贴片式的设计让他连续24小时不关机作业依旧能惊喜的稳定而节能;BOC-TC180H依旧采用了在WINDOWS系统所通用的RDP协议上做更高性能优化,让您不需要很专业的计算机知识,就能轻松部署数百台的电脑工程;而其所独有1080P高清视频支持,高音质音频输入输出,高32位显示画质,足于让您感受到更逼真的PC级体验。

这是一次终端机的全新的诠释,彻底颠覆了便宜没好货的世俗观念。便宜的硬件成本一样可以做到PC机同等级的体验产。

◆出色全屏高清视频播放:支持服务器端高清视频和在线视频流畅播放。云终端支持最高可达1280*1024、1440*900和1920*1080的主流显示分辨率。
◆流畅商务办公操作:用户独立的进行网上冲浪、网络游戏及ASP、Skype(即时通信,该功能目前仅支持Windows 7系统)、Private E-Mail(私人电子邮件)等互联网应用,还可以用于Office套装软件、半多媒体等任何Windows应用软件。
◆高效的端管理:服务端的管理软件,能让您快速在服务器端部署单一或多台云终端设备,并且能随时查看并更改客户端信息。
◆一键升级固体: 产品研发团队不会放弃对新科技的追求,我们长期的提供更新技术以及更稳定的系统,让不论身处何方的您,只需一键,便可以享受科技带来的创新。
◆32位真彩色: 云终端为您呈现更绚丽的图片预览及影音视觉效果。
◆部署方便:采用了微软操作系统所通用的RDP协议,无需专业要求,即可以完成服务器及终端机的部署。
◆软件共享完全免费共享:WINDOWS服务器操作系统,以及操作系统下所安装的各种软件,完全无需再授权,完全正版,极大节省了二次软件费用。
◆高保质音频具有高保质音频输入及输出:给您欣赏大片,音乐以及与家人,同人语聊,提供了愉悦视听享受,并为语音教室,会议室,呼叫中心等的场景,提供了必须的技术支持。
◆U盘存储高速USB2.0接口:登录虚拟机后可以使用U盘、移动硬盘等外接存储设备。
◆网络打印支持:网络打印机。
◆双屏显示云终端:同时具备VGA接口和HDMI高清输出接口,一个云终端设备可以同时连接两台不同接口的显示器。满足同时接电脑显示器,以及电子白板,投影仪等的需求。
◆支持WIFI:选配
