SDI切换器

产品简介

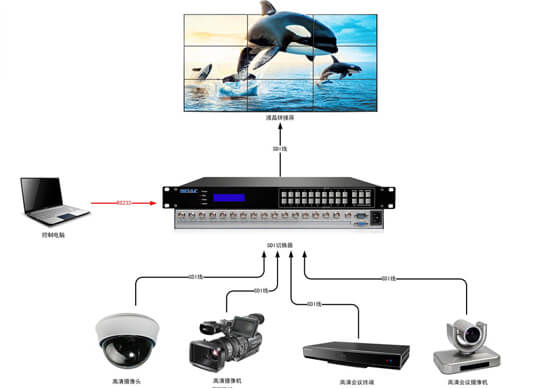

伯奥克SDI切换器是研发生产的将多路SDI信号分别传输给一个显示设备，如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。支持多种分辨率到1080p。用户可以使用一个接收显示设备选择任意一个不同的信号输入源，用户可以通过遥控或者手动切换信号源。高清SDI切换器是新一代的数字音讯与视讯的标准接口产品，主要应用于家庭剧院市场。然而，市面上大多数的显示设备如SDI电视等通常只提供一组SDI输入端子，使用者必须不断插拔线材以连接不同产品。使用者并可透过红外线遥控器或前端面板按钮，轻松切换所连接的各种数字装置，大幅提升操作的便利性。

接口: BNC
带宽：2.95Gbps
分辨率: 1080p
机箱:桌面式/1-4U标准机架式

产品特性

最大支持64路信号输入

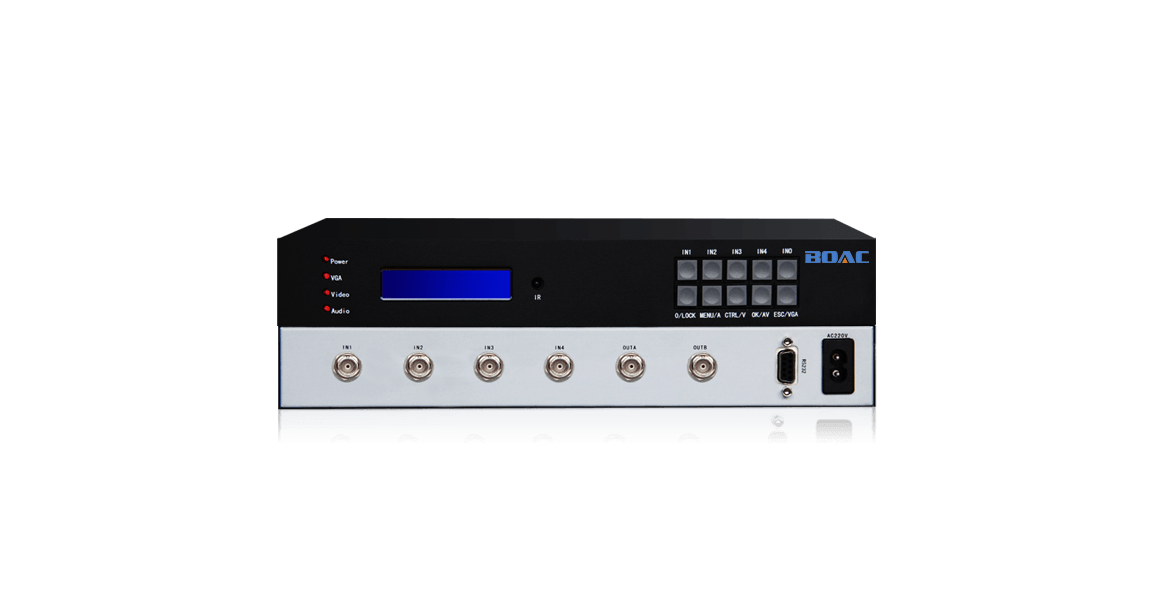

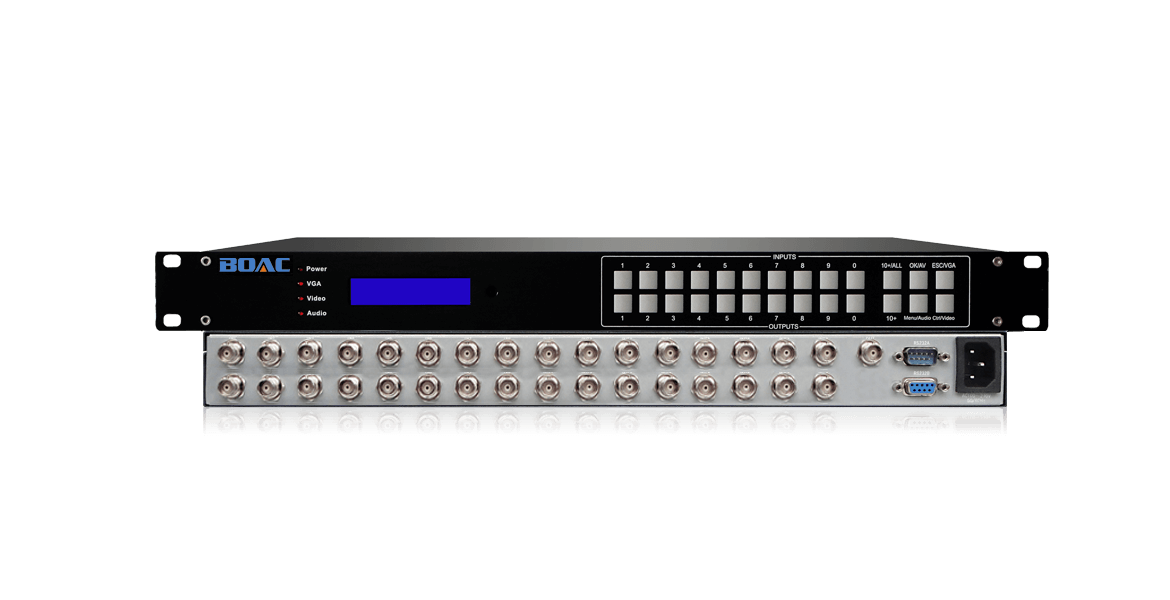

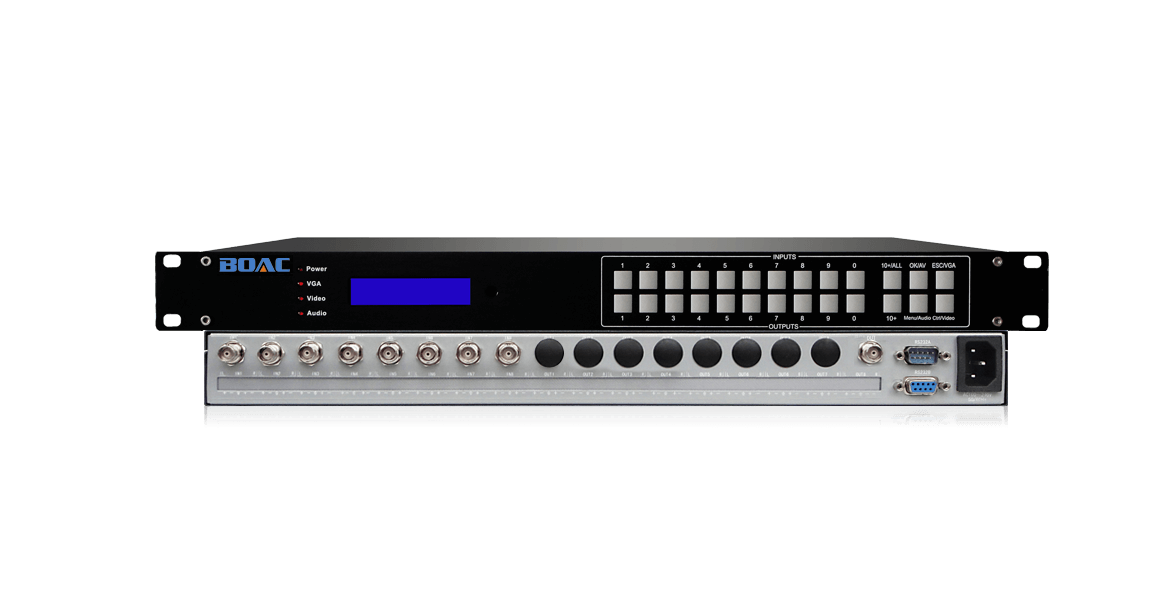

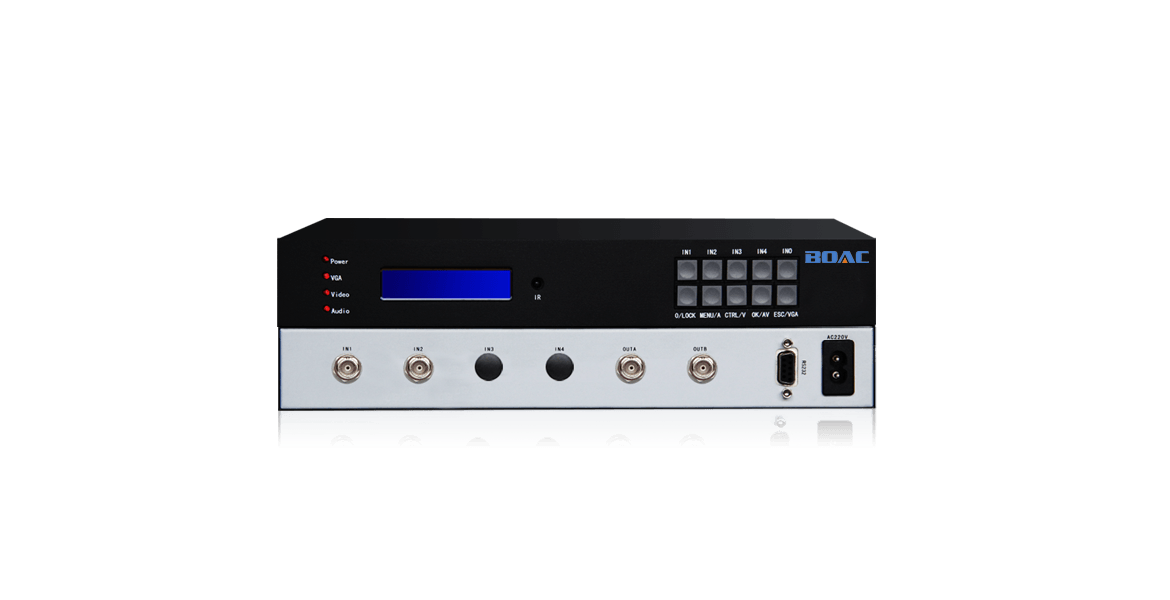

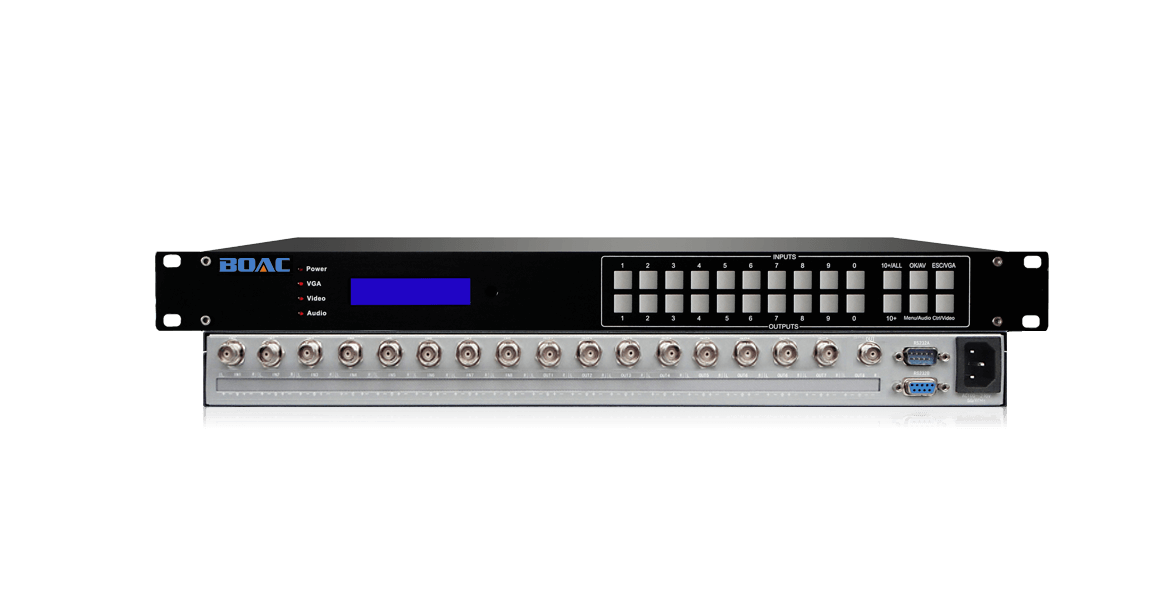

支持2/4/8/16/32/64路SDI信号作为输入。(32路以上需定制)

轮巡与自动切换功能

自带轮巡功能，可设置轮巡开关、轮巡时间与轮巡通道；用户自定义方案储存与调用；

完善的接口设计

独立的视频信号输入输出；采用BNC母头接口，接口连接紧密不易松动；

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理，使对矩阵的控制变得随心所欲；

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；

IP地址对进行控制

可以通过控制服务器IP地址对进行控制。

产品参数

基本参数：

带宽(速率)　　　　　　　　　　　　　　　　1.5GBits（HD-SDI）/3GBits(3G-SDI)
亮色度干扰　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大传播延时　　　　　　　　　　　　　　　5ns(±1ns)
切换速度　　　　　　　　　　　　　　　　　≤100ns

信号接口：

信号类型　　　　　　　　　　　　　　　　　SD-SDI/HD-SDI/3G-SDI信号
信号接口　　　　　　　　　　　　　　　　　BNC
支持分辨率　　　　　　　　　　　　　　　　1080P
最小电平　　　　　　　　　　　　　　　　　0.5Vp-p
最大电平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波损耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制类型：

控制方式　　　　　　　　　　　　　　　　　面板、遥控、软件
面板按　　　　　　　　　　　　　　　　　　触点
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率与协议波特率　　　　　　　　　　　　9600
数据位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，无奇偶校验位
串行控制口结构　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
网络控制协议　　　　　　　　　　　　　　　UDP;TCP/IP

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/标准机架式1-4U
