AV分配器

伯奥克AV分配器

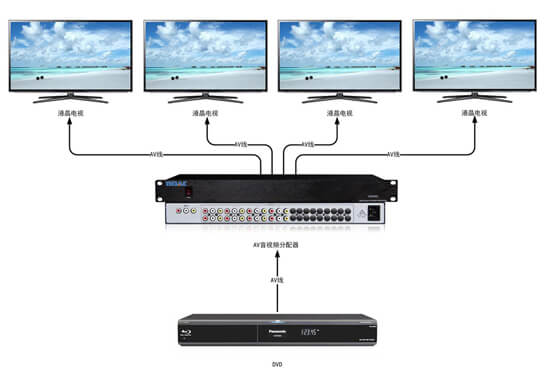

AV分配器系列是高性能分配放大器,设计用于分割并延长复合视频和音频信号,并在确保信号源的品质和强度的情况下将其在长距离电 缆上进行传输。电路采用两级高频放大及一级射极跟随器的放大电路,能够使输入信号图像得到更加稳定清晰的传输。AV分配器可用于VOD视频点播、影院剧院、电视节目制作、视频监控系统、多媒体会议室、电化教学系统、控制中心、展厅、音视频系统会议室等场合,是适合于通讯、摄像及监控系统的配套产品。

  • 带宽: 150MHz
  • 接口: 视频:RCA/BNC 音频:RCA/凤凰端子
  • 接口数量: 2/4/8/16/32(16以上需定制)
  • 机箱: 桌面式/1-4U标准机架式

产品特性

支持多路信号输出

支持2/4/8/16/32路AV音视频信号输出。(32路以上需定制)

完善的接口设计

立体声,非平衡,RCA、凤凰端子可选;

可变增益和均衡控制

在每两路输出上进行独立的可变增益和均衡控制;

稳定的性能

高性能的图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出更加稳定可靠;

高带宽(速率)

带宽(速率)可达150Mhz(-3db)满载,回波损耗达-30db@5MHz,图像清晰;

长距离信号传输

可驱动缓冲和放大的输出信号至300m的距离或更远,应用更方便。

视频参数:

带宽                  150Mhz(-3db)满载
信号类型                复合视频(CVBS)
接口                  BNC/RCA
最小电平                0.4 VP-P
最大电平                2.0 VP-P
耦合方式                直流耦合
介入增益                0dB
阻抗                  75 Ω±1Ω

音频参数:

增率                  0 dB
频率响应                20 Hz ~ 20 kHz
总谐波失真               0.05%
共态抑制比               >75dB @: 20 Hz ~ 20 kHz
信号类型                立体声,非平衡
接口类型                RCA/凤凰端子 接口
输入最大电平              +19.5dBu
输入阻抗                >10KΩ
输出阻抗                >50Ω

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   桌面式/标准机架式1-4U
