分量视频分配器

伯奥克分量视频分配器

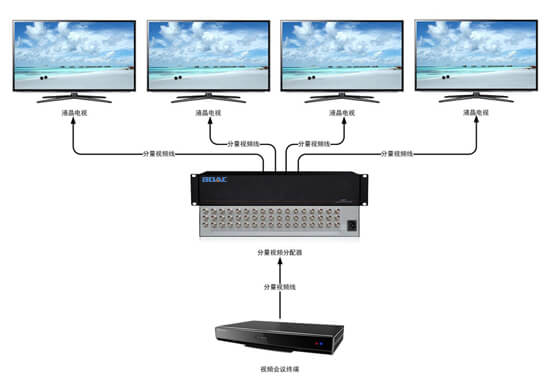

分量视频分配器是伯奥克制造的一种支持高清晰数字电视专业接口（逐行色差YPbPr）的高性能三色差分量视频分配器，可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

带宽: 300MHz
接口: 3BNC/3RCA
接口数量: 2/4/8/16/32（16以上需定制）
机箱: 桌面式/1-4U标准机架式

产品特性

支持多路信号输出

支持2/4/8/16/32路分量视频信号输出，音频可选。（32路以上需定制）

完善的接口设计

独立的三色差分量信号输入输出；采用3BNC母头接口，接口连接紧密不易松动；

高分辨率

输出最高分辨率可达1920X1080 P60，亮色度干扰：-55dB@5Mhz；

稳定的性能

高性能的图像处理及信号长矩离传输失真增益补偿技术，采用数字同步识别处理技术，图像输出更加稳定可靠；

高带宽(速率)

带宽(速率)可达300Mhz(-3db)满载，回波损耗达-30db@5MHz，图像清晰；

长距离信号传输

输出最大传输距离达25米，应用更方便。

产品参数

视频参数：

带宽　　　　　　　　　　　　　　　　　　300Mhz(-3db)满载
信号类型　　　　　　　　　　　　　　　　分量视频
接口　　　　　　　　　　　　　　　　　　3BNC/3RCA
最小电平　　　　　　　　　　　　　　　　0.4 VP-P
最大电平　　　　　　　　　　　　　　　　2.0 VP-P
耦合方式　　　　　　　　　　　　　　　　直流耦合
介入增益　　　　　　　　　　　　　　　　0dB
阻抗　　　　　　　　　　　　　　　　　　75 Ω±1Ω

音频（可选）：

增率　　　　　　　　　　　　　　　　　　0 dB
频率响应　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
总谐波失真　　　　　　　　　　　　　　　0.05%
共态抑制比　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信号类型　　　　　　　　　　　　　　　　立体声，非平衡
接口类型　　　　　　　　　　　　　　　　RCA/凤凰端子接口
输入最大电平　　　　　　　　　　　　　　+19.5dBu
输入阻抗　　　　　　　　　　　　　　　　>10KΩ
输出阻抗　　　　　　　　　　　　　　　　>50Ω

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/标准机架式1-4U
